Ringkasan Produk

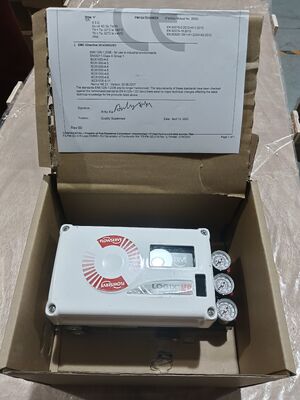

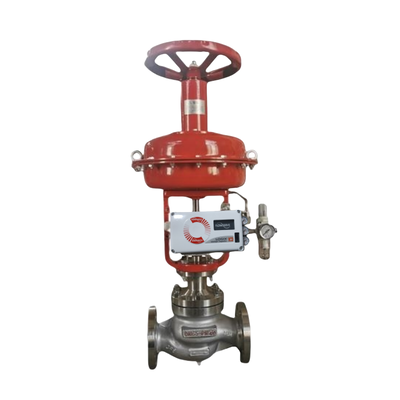

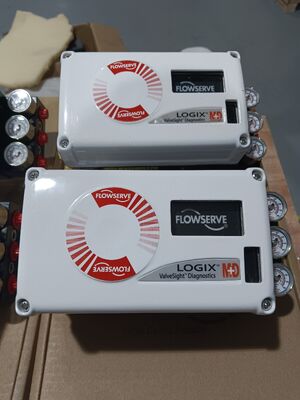

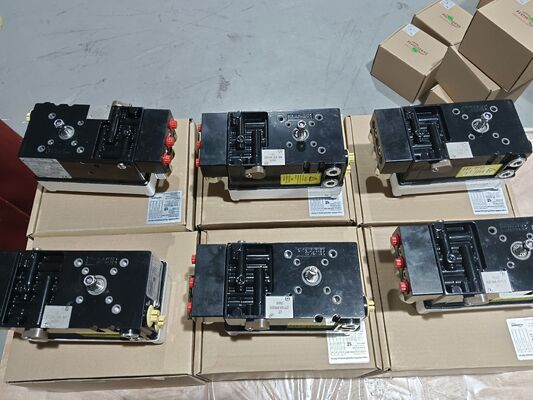

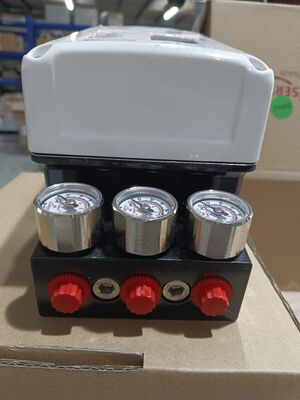

Flowserve Logix 520MD adalah posisi katup digital berkinerja tinggi yang berkomunikasi melalui HART.Ini mengambil dua kabel 4-20mA sinyal kontrol dan memberikan output pneumatik proporsional untuk menggerakkan aktuator katupUnit ini hanya didukung oleh lingkaran 4-20mA dan menangani aktuator satu tindakan dalam konfigurasi linier dan putar.
Positioner menggunakan algoritma penyesuaian gain multi-variabel yang memungkinkan perubahan langkah besar dengan overshoot minimal sambil mempertahankan resolusi tinggi untuk perubahan langkah yang sangat kecil.Rutin Auto-tune berputar aktuator untuk menghasilkan respon yang diukur dan secara otomatis memilih nilai gain yang mengoptimalkan kinerja aktuator. Selector modifier gain memungkinkan penyempurnaan lebih lanjut dari gain yang dihitung.dan perangkat lunak ValveSight memberikan fungsi diagnostik standar.
Desainnya menawarkan kalibrasi cepat, mudah, dan akurat dengan kalibrasi diri dan pilihan gain yang dapat disesuaikan.dan desain kontrol dua tahap memberikan waktu respons yang lebih cepat dan kontrol yang lebih ketatUnit ini mendukung HART 5, 6 dan 7 dan diresmikan untuk digunakan di daerah berbahaya.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | Flowserve |
| Protokol Komunikasi | HART 5, 6 dan 7 |
| Sinyal Masuk | 4-20mA (HART), dua kabel |
| Antarmuka Data | Berkabel |
| Diagnosis | Fungsi diagnostik standar melalui perangkat lunak ValveSight |
| Tekanan Pasokan | 1.5 sampai 6,0 bar (22 sampai 87 psig) |
| Sinyal output | Pneumatik (0-100% dari tekanan pasokan udara) |
| Linearitas | < ± 1,0% tipikal |
| Kemungkinan diulang | < 0,2% |
| Deadband | < 0,2% |
| Tipe pemasangan | Mesin penggerak putar dan linier; satu tindakan |
| Suhu operasi | -40°C sampai +80°C (-40°F sampai +178°F) |
| Peringkat kandang | IP66 / NEMA 4X |
| Bahan perumahan | Aluminium Industri |
| Berat badan | Sekitar 3,5 kg. |
| Arus Operasi Minimal | 3.6 mA (tanpa AO); 3.83 mA (dengan AO) |
| Pasokan tegangan (maksimum) | 30 VDC |
| Konsumsi udara (keadaan stabil) | 00,08 Nm3/h @ 1,5 bar sampai 0,12 Nm3/h @ 6,0 bar |
| Kapasitas aliran output | Hingga 7,0 Nm3/h @ 6,0 bar |
| Sertifikasi | ATEX, FM, CSA, SIL 2 |
| Sangat Aman | Kelas I Divisi 1 Grup A-D |
| Tidak memicu kebakaran | Kelas I Divisi 2 Grup A-D |
Industri Aplikasi
Flowserve Logix 520MD digunakan dalam minyak dan gas, pengolahan kimia, pembangkit listrik, pengolahan air, dan industri farmasi.posisi katup reaktor, otomatisasi bypass turbin, regulasi aliran di pabrik, dan operasi katup higienis.
Masalah Umum
Tidak ada LED berkedip: arus di bawah 3,6 mA atau polaritas kabel tidak benar.
Komunikasi yang tidak teratur: Masalah sinyal HART. Periksa bandwidth sumber saat ini terbatas pada 25Hz. Memverifikasi panjang kabel dan impedansi. Gunakan penghalang keamanan intrinsik yang kompatibel.
Unit tidak menanggapi perintah analog: Unit berada dalam mode perintah digital atau terjadi kesalahan kalibrasi.
Pembacaan posisi katup tidak seperti yang diharapkanSensor posisi tidak dipasang pada 180 derajat, stroke tidak dikalibrasi, atau MPC aktif.
Posisi yang didorong sepenuhnya terbuka atau tertutup: Stroke tidak dikalibrasi, sensor Hall lingkaran dalam tidak terhubung, set tindakan udara yang salah, atau tabung terbalik.
Dibutuhkan Kalibrasi gesekan: Tidak ada kalibrasi gesekan yang dilakukan sejak reset pabrik. Lakukan kalibrasi gesekan menggunakan menu tampilan, genggam, atau DTM.
Model Pengganti
Seri Flowserve Logix 520MD adalah platform posisi digital yang matang. Untuk aplikasi yang membutuhkan integritas keamanan tambahan, varian Logix 520MD + menawarkan fitur yang ditingkatkan.Untuk instalasi baru, Logix 3200MD dan Logix 3800MD adalah model alternatif dalam keluarga produk yang sama.dan protokol komunikasi sebelum memesan.
