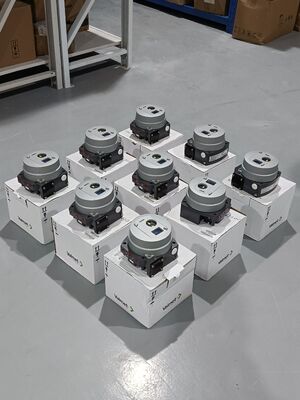

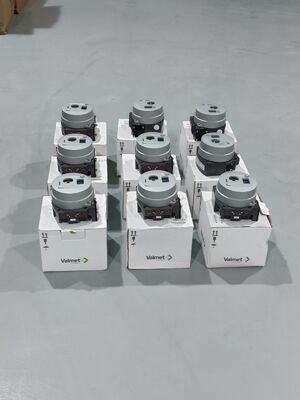

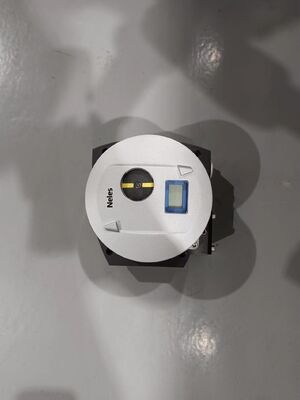

Ringkasan Produk
Neles ND9000 adalah pengontrol katup cerdas berbasis mikrokontroler yang dirancang untuk kontrol aktuator pneumatik yang akurat dan dapat diandalkan.terus memantau sinyal perintah dan membandingkannya dengan posisi katup yang sebenarnyaND9000 kompatibel dengan hampir semua aktuator katup kontrol di semua sektor industri.
Pengukuran posisi tanpa kontak menghilangkan keausan mekanik di jalur umpan balik.Pengoperasian cepat menggunakan antarmuka pengguna lokal (LUI) atau konfigurasi DTM/EDD jarak jauhFitur kalibrasi 1 poin memungkinkan pemasangan pada katup dalam penggunaan tanpa gangguan proses.
ND9000 memiliki sertifikasi SIL 2 dari TÜV sesuai dengan IEC 61508.Perangkat ini mencatat hingga 8000 alarm online dan pengingat pemeliharaan dengan penyimpanan data 25 tahunKemampuan diagnostik canggih memungkinkan operator untuk melacak gesekan katup, kekuatan pegas, dan kondisi keausan untuk pemeliharaan prediktif.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | Neles |
| Protokol Komunikasi | HART 6 atau 7; FOUNDATION Fieldbus; Profibus PA |
| Sinyal Masuk | 4-20mA (HART); Fieldbus |
| Antarmuka Data | Berkabel |
| Diagnosis | Diagnosis diri; Diagnosis online; Diagnosis kinerja; Diagnosis komunikasi; Tanda tangan katup online; Tampilan kinerja |
| Tekanan Pasokan | 1.4 ¢8 bar (20 ¢115 psig) |
| Tipe pemasangan | Ventil putar dan linear; aktuator tunggal dan beraksi ganda |
| Suhu operasi | -40°C sampai +85°C (-40°F sampai +185°F), standar; -53°C sampai +85°C (-63°F sampai +185°F), versi Arktik |
| Keakuratan Posisi | ±0,1% skala penuh |
| Dead Band | ≤ 0,1% |
| Hysteresis | < 0,5% |
| Perlindungan kandang | IP66 / NEMA 4X |
| Bahan perumahan | ND9100: paduan aluminium anodisasi + penutup polimer; ND9200: aluminium anodisasi + kaca tempered; ND9300/9400: Full 316 stainless steel |
| Berat (ND9100) | Sekitar 1,8 kg. |
| Sambungan Udara | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| Jangkauan Perjalanan Linier | 10×120 mm |
| Jarak Perjalanan Rotary | 45°95° (jarak pengukuran 110° dengan poros umpan balik berputar bebas) |
| Sertifikasi | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| Perangkat lunak komunikasi | FDT/DTM; EDD |
Industri Aplikasi
Neles ND9000 digunakan dalam minyak dan gas, pengolahan kimia, pembangkit listrik, pulp dan kertas, pertambangan, dan otomatisasi industri umum.Aplikasi khas termasuk pipa dan kontrol aktuator, posisi katup reaktor, otomatisasi bypass turbin, regulasi aliran, dan kontrol flotasi pertambangan.Perangkat ini terintegrasi dengan semua sistem DCS utama dan mendukung kit pemasangan untuk aktuator pihak ketigaVersi yang disetujui oleh kapal tersedia untuk instalasi lepas pantai.
Masalah Umum
Kalibrasi gagal karena posisi katup di luar kisaran: Periksa tekanan pasokan udara. Untuk aktuator berfungsi ganda, atur tekanan sekitar 10 PSI di bawah pasokan minimum yang diharapkan. Untuk aktuator berfungsi tunggal, jangan melebihi tekanan nominal aktuator.Periksa H-Clip pada tuas umpan balik adalah level, lurus, dan sejajar dengan poros umpan balik katup.
ERR / Perjalanan Terlalu Pendek: Posisier mendeteksi bahwa perubahan sudut poros umpan balik fisik tidak mencapai ambang pengukuran listrik minimum selama Autotune.
ERR / Penyimpangan Kontrol: Posisi katup menyimpang dari titik pengaturan di luar batas yang dikonfigurasi.
Peringatan Deteksi Berburu: Osilasi katup terdeteksi. Ubah tingkat kinerja menjadi kurang agresif untuk menstabilkan katup. Memverifikasi kapasitas katup spool cukup untuk aktuator.
Kalibrasi posisi gagal: Memverifikasi parameter konfigurasi dan pemasangan controller.
Kegagalan sensor suhu: Pengukuran suhu gagal. Keakuratan pengukuran berkurang. Ganti perangkat ND pada kesempatan perawatan berikutnya.
Tekanan Pasokan di Luar Batas: Tekanan pasokan melebihi kondisi operasi yang ditentukan.
Model Pengganti
Neles ND9000 adalah platform pengontrol katup cerdas yang matang.posisier seri ND7000 adalah pendahulu langsung ND9000 berfungsi sebagai peningkatan fungsional dengan diagnostik yang ditingkatkan dan pilihan fieldbus. ND9103HX8T dan ND9106HX8T adalah varian model spesifik dalam seri ND9000 yang menawarkan sertifikasi tahan ledakan yang ditingkatkan.jarak tempuh, dan protokol komunikasi sebelum memesan.
