Tinjauan Produk

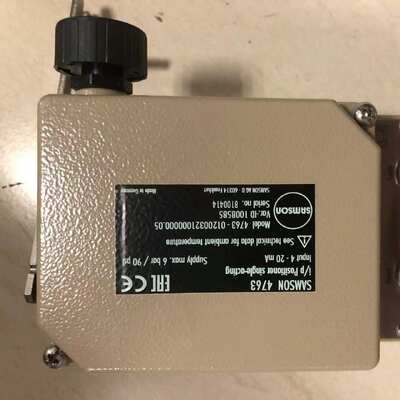

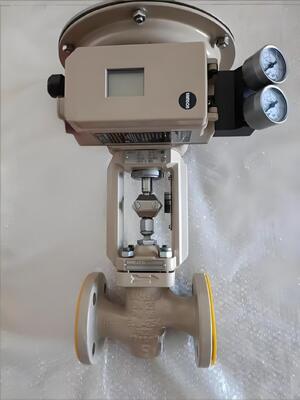

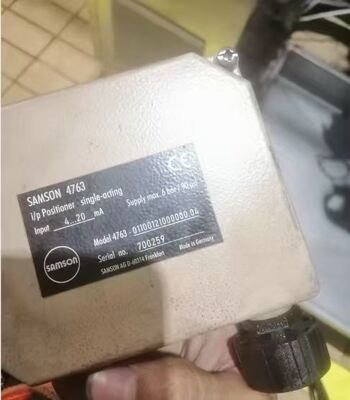

Samson 4763 adalah positioner electropneumatic ringkas yang ditujukan untuk pemasangan pada katup kontrol pneumatik. Ini adalah instrumen kerja tunggal yang membandingkan sinyal input sistem kontrol dengan posisi batang katup aktual dan kemudian mengirimkan tekanan pneumatik yang sesuai ke aktuator. Rumahnya terbuat dari aluminium die-cast, dan unit dapat dipasang dalam orientasi apa pun tanpa terpengaruh oleh getaran mekanis. Arah operasi dapat dibalik di lapangan. Pita proporsional yang dapat disesuaikan dan kapasitas output udara memungkinkan penyetelan halus untuk aplikasi tertentu. 4763 menerima input listrik 4-20mA atau 1-5mA. Ia menggunakan sistem flapper-nozzle force-balance. Pengukur tekanan opsional memungkinkan pemantauan tekanan udara suplai dan sinyal.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | Samson |
| Protokol Komunikasi | HART (opsional) |
| Sinyal Input | 4(0) hingga 20 mA; 1 hingga 5 mA |
| Antarmuka Data | Berkabel |
| Diagnostik | Tanpa diagnostik katup (standar) |
| Tekanan Suplai | 1,4 hingga 6 bar (20 hingga 90 psi) |
| Tipe Pemasangan | Aktuator linier, kerja tunggal; Rotary (melalui attachment) |
| Perjalanan Terukur | 7,5 hingga 90 mm |
| Sudut Pembukaan | Hingga 90° |
| Suhu Operasi | -20 hingga +80°C |
| Perlindungan Enklosur | IP 54 |
| Bahan Rumah | Aluminium die-cast |
| Koneksi Udara | G 1/4 |
| Sensitivitas | <0,1% |
| Histeresis | <0,5% |
| Perlindungan Ledakan | Tipe 4763-0: Tanpa; Tipe 4763-1: ATEX Ex ia IIC T6; Tipe 4763-8: EEx nA |
| Sertifikasi | ATEX, IECEx (tergantung versi) |
| Perangkat Lunak Komunikasi | Tidak berlaku |
Industri Aplikasi
Samson 4763 digunakan dalam pemrosesan kimia dan petrokimia, pembangkit listrik, pulp dan kertas, dan otomatisasi industri umum. Cocok untuk layanan throttling dan aplikasi yang membutuhkan pemosisian katup yang presisi. Desain ringkas dan ketahanan getaran membuatnya cocok untuk lingkungan proses yang menuntut.
Masalah Umum
Positioner tidak merespons sinyal input: Periksa tekanan suplai berada dalam 1,4~6 bar. Verifikasi koneksi pneumatik aman. Periksa apakah rakitan nosel tidak tersumbat.
Posisi katup tidak sesuai dengan sinyal input: Periksa pengaturan pita proporsional (P-band). Verifikasi bahwa arah operasi (langsung atau terbalik) diatur dengan benar. Kalibrasi ulang titik nol.
Operasi tidak menentu atau osilasi: Periksa kebocoran udara pada selang dan fitting. Periksa gesekan berlebihan pada packing katup atau aktuator. Verifikasi bahwa pengaturan kapasitas output udara sesuai.
Kesalahan kalibrasi titik nol: Titik nol berada di luar jangkauan. Periksa pemasangan dan sesuaikan kembali titik nol.
Tekanan suplai rendah: Verifikasi bahwa tekanan suplai memenuhi persyaratan minimum 1,4 bar. Periksa regulator suplai udara.
Model Pengganti
Samson 4763 akan dihentikan dalam waktu dekat. Pengganti langsungnya adalah TROVIS 3730-1, yang merupakan positioner pintar generasi berikutnya dengan komunikasi HART dan fitur yang ditingkatkan. Tipe 3767 juga tersedia sebagai alternatif. 4763 adalah pendahulu seri 3730 dan berbagi kompatibilitas pemasangan yang serupa. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan protokol komunikasi sebelum memesan.
