Tinjauan Produk

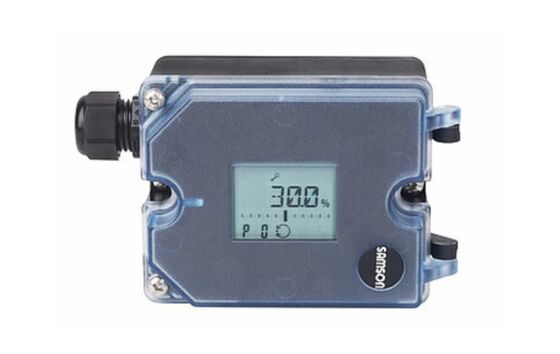

Samson 3725 adalah positioner electropneumatic ringkas yang mengkalibrasi sendiri untuk katup globe dan putar pneumatik. Ini adalah perangkat kerja tunggal yang membandingkan sinyal kontrol dari sistem dengan posisi batang katup aktual atau sudut bukaan, kemudian mengirimkan output pneumatik proporsional ke aktuator. Sensor magnetoresistif tanpa kontak menghilangkan keausan mekanis pada jalur umpan balik. Unit ini tahan terhadap efek lingkungan dan palu uap. Tiga tombol kapasitif dan LCD dengan arah pembacaan yang dapat dipilih membuat pengoperasian intuitif dari posisi pemasangan mana pun. Semua parameter disimpan dalam EEPROM non-volatile untuk perlindungan kegagalan daya. Start-up otomatis variabel dengan parameter preset berarti hanya penyimpangan dari nilai standar yang perlu disesuaikan. Fungsi penutupan rapat tersedia, dan titik nol dipantau terus menerus.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | Samson |
| Protokol Komunikasi | HART (opsional) |
| Sinyal Masukan | 4 hingga 20 mA, unit 2-kawat |
| Antarmuka Data | Berkabel |
| Diagnostik | Pemantauan titik nol berkelanjutan |
| Tekanan Pasokan | Maks. 7 bar |
| Tipe Pemasangan | Aktuator linier dan putar; Kerja tunggal |
| Perjalanan (Dapat Disesuaikan) | 3,75 hingga 50 mm |
| Sudut Bukaan | 24 hingga 100° |
| Suhu Operasi | -25 hingga +80°C |
| Perlindungan Selungkup | IP 66 |
| Bahan Rumah | PPA (polifthalamide), tahan UV |
| Koneksi Udara | G 1/4 atau 1/4 NPT |
| Arus Minimum | 3,8 mA |
| Impedansi Beban | Maks. 6,3 V (315 Ω pada 20 mA) |
| Kurva Karakteristik | 3 kurva perjalanan, 9 kurva sudut putar |
| Perlindungan Ledakan | Tipe 3725-000: Tanpa; Tipe 3725-110: ATEX; Tipe 3725-113: GOST; Tipe 3725-130: CSA |
| Sertifikasi | Sertifikat pembuatan kapal |
Industri Aplikasi
Samson 3725 digunakan dalam pemrosesan kimia dan petrokimia, pembangkit listrik, dan otomatisasi industri umum. Sangat cocok untuk layanan throttling dan aplikasi di mana desain ringkas, pengoperasian mudah, dan ketahanan sangat penting. Positioner dikembangkan untuk penggunaan universal pada aktuator linier dan putar.
Masalah Umum
Positioner tidak merespons sinyal masukan: Periksa tekanan pasokan (maks. 7 bar). Verifikasi koneksi pneumatik aman.
Posisi katup tidak sesuai dengan sinyal masukan: Periksa pengaturan kurva karakteristik. Verifikasi bahwa arah operasi diatur dengan benar. Kalibrasi ulang titik nol.
Operasi tidak menentu atau osilasi: Periksa kebocoran udara pada selang dan fitting. Periksa gesekan berlebihan pada packing katup atau aktuator.
Kesalahan kalibrasi titik nol: Titik nol berada di luar jangkauan. Periksa pemasangan dan sesuaikan kembali titik nol.
Kesalahan inisialisasi: Periksa tekanan pasokan dan koneksi sensor perjalanan. Verifikasi katup tidak macet.
Model Pengganti
Samson 3725 adalah platform positioner ringkas. TROVIS 3730-1 adalah pengganti langsung dengan komunikasi HART dan fitur yang ditingkatkan. Tipe 3724 juga tersedia sebagai alternatif dalam seri yang sama. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, jangkauan perjalanan, dan protokol komunikasi sebelum memesan.
