Ringkasan Produk

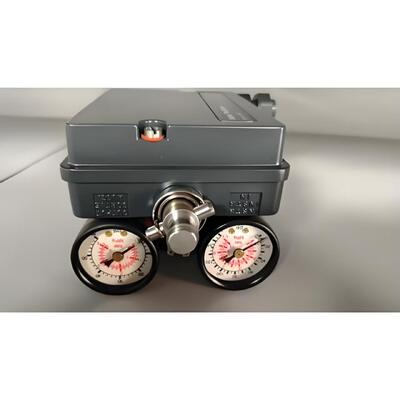

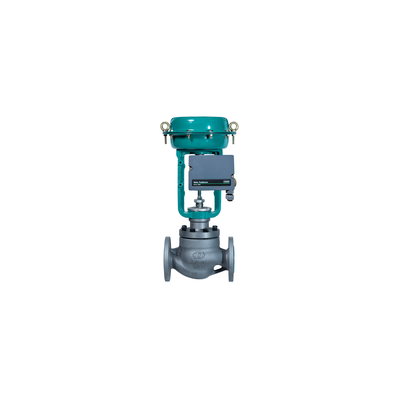

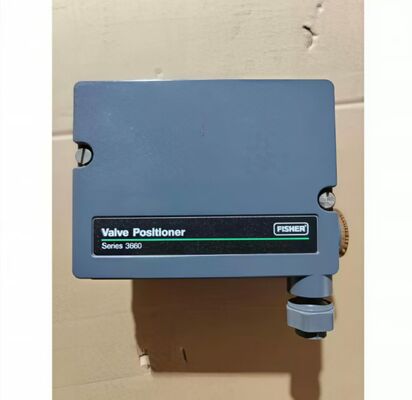

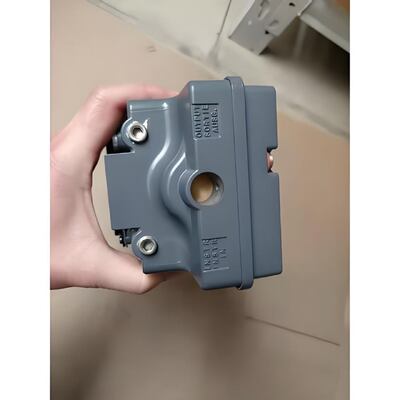

Fisher 3661 adalah posisi klep satu tindakan elektro-pneumatik yang dibangun untuk klep batang geser dalam layanan throttling.Hal ini memberikan posisi katup proporsional dengan sinyal masukan standar miliampere DC yang diterima dari perangkat kontrol.
Desain ini menyediakan instrumen yang akurat, respon cepat yang mampu menahan getaran sebagian besar lingkungan tanaman.Pengaturan gain dan damping yang mudah disesuaikan - menyesuaikan stabilitas positioner untuk persyaratan aplikasi tertentu.
3661 menerima sinyal masukan DC miliampere standar dan menyediakan kemampuan rentang terbagi ditambah nol dan rentang yang dapat disesuaikan.mengurangi persediaan suku cadangKasus dan penutup tahan getaran mekanik dan penanganan kasar. nol dan rentang penyesuaian dapat dilakukan dengan penutup di tempat.
Posisier bekerja dengan Fisher 657, 667, 1250, 1250R, 3024S, dan aktuator GX.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Merek | Fisher |
| Protokol Komunikasi | 4-20mA analog |
| Sinyal Masuk | Listrik; arus konstan DC 4 sampai 20 mA; tegangan beban maksimum 30 V |
| Antarmuka Data | Berkabel |
| Diagnosis | Tidak. |
| Tekanan keluar maksimum | 90 psi |
| Tipe pemasangan | Aktuator Dipasang |
| Suhu operasi | Suhu standar |
| Kontrol Posisi | Modulasi |
| Media Pasokan | Udara |
| Klasifikasi Daerah | Aman secara intrinsik, tidak mudah terbakar, debu |
| Sertifikasi | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, Inmetro, RCM |
| Sertifikasi Keamanan | NIL |
| Tindakan | Berfungsi tunggal |
| Aktuator yang kompatibel | Fisher 657, 667, 1250, 1250R, 3024S, GX; Aktuator Baumann |
Industri Aplikasi
Fisher 3661 digunakan dalam petrokimia, pembangkit listrik, pengolahan air, kertas, dan industri makanan dan minuman.
Masalah Umum
Tidak ada sinyal output dengan input hadirPeriksa untuk nozzle tersumbat. Bersihkan nozzle. Periksa tekanan pasokan udara.
Tekanan output lambat atau tidak normal: Periksa tekanan pasokan dalam spesifikasi. Periksa penguat pneumatik dan nozzle/flapper assembly.
Tanggapan linier yang buruk: Check the zero spring adjustment Check the range adjustment mechanism position. Periksa posisi mekanisme penyesuaian rentang.
Positioner tidak merespons: Periksa tekanan pasokan dan koneksi pneumatik.
Kebocoran udara: Periksa O-ring, gasket, dan diafragma untuk keausan.
Model Pengganti
Fisher 3661 adalah platform posisi elektro-pneumatik yang matang untuk komunikasi digital modern dan diagnostik canggih,pengontrol katup digital Fisher DVC6200 atau DVC2000 adalah alternatif generasi saat iniUntuk instalasi lama, 3661 berfungsi sebagai setara elektro-pneumatik dengan posisi pneumatik 3660.dan kompatibilitas sinyal masukan sebelum memesan.
