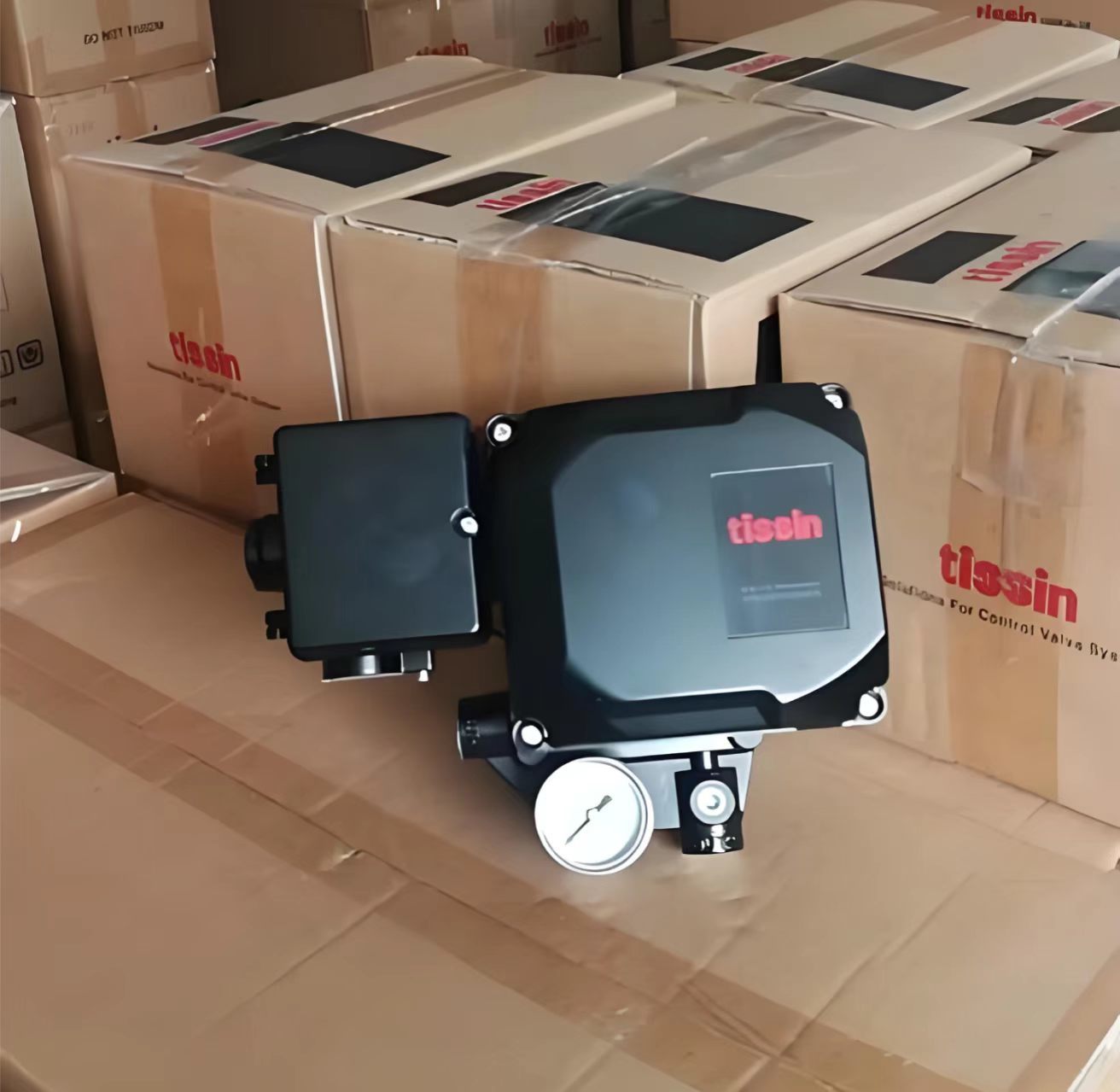

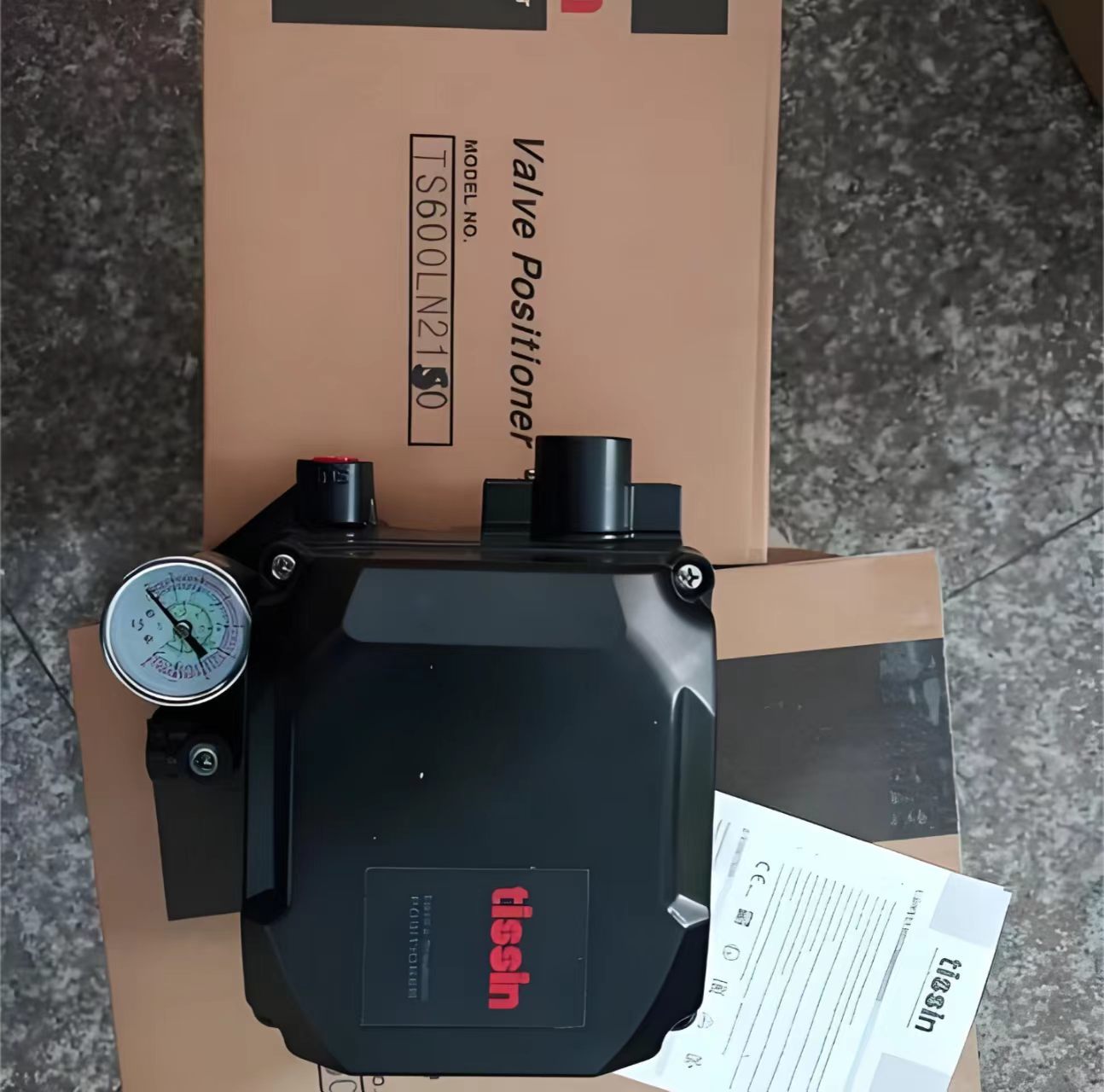

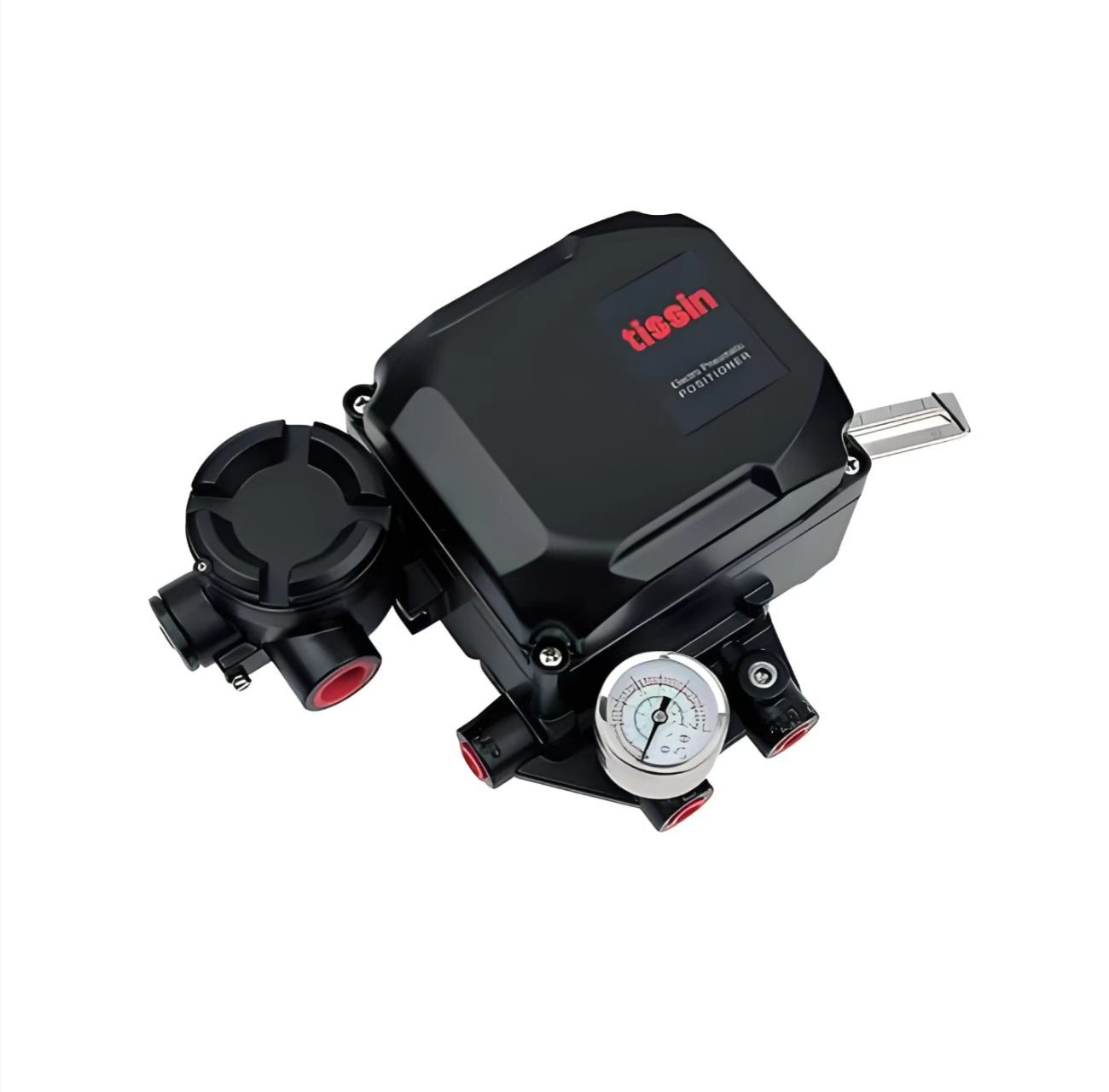

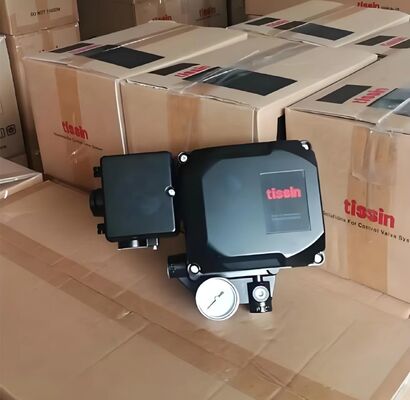

Tissin TS600 Analog Valve Positioner 4-20mA untuk Aktuator Kontrol Pneumatik

Ikhtisar Produk

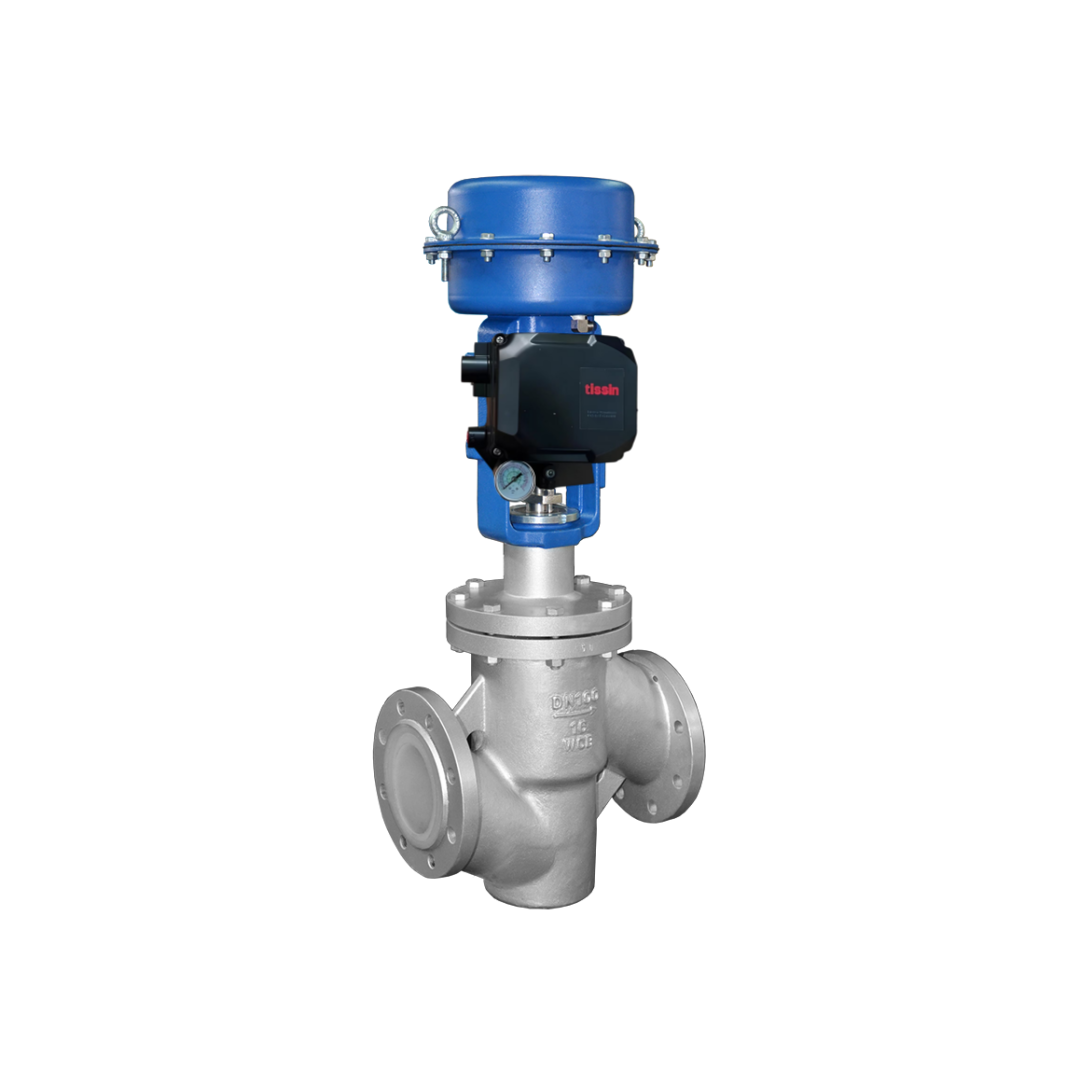

Tissin TS600 adalah positioner katup elektro-pneumatik yang menerima sinyal input 4-20mA DC dari ruang kontrol, DCS, atau generator sinyal dan secara proporsional menyesuaikan tekanan pneumatik ke aktuator katup, mengontrol bukaan katup secara presisi. Ini dirancang untuk digunakan dengan aktuator katup linier dan putar pneumatik.

Positioner ini memiliki waktu respons cepat, akurasi tinggi, dan stabilitas yang sangat baik. Penyesuaian nol dan rentang mudah dilakukan. Enklosur IP66 memberikan perlindungan kuat terhadap debu dan kelembaban. Komponen internal modular untuk perawatan yang mudah. Sakelar bypass bawaan (Otomatis/Manual) disediakan. Bagian koneksi udara dirancang agar dapat dilepas, memungkinkan ulir tap PT/NPT diubah di lapangan.

TS600 tersedia dalam konfigurasi linier (TS600L) dan putar (TS600R). Fitur opsional termasuk pemancar posisi katup 4-20mA, sakelar batas, dan versi tahan ledakan (Ex dmb IIB/IIC, Ex ia IIC).

Spesifikasi Teknis

Industri Aplikasi

Tissin TS600 digunakan dalam petrokimia, pembangkit listrik, pengolahan air, kertas, dan kontrol proses industri umum. Cocok untuk kontrol throttling yang presisi pada aktuator katup linier dan putar pneumatik di lingkungan yang menuntut.

Masalah Umum

• Positioner tidak beroperasi: Periksa apakah sakelar A/M longgar. Periksa apakah nosel tersumbat. Periksa koneksi kabel arus input.

• Katup terbuka penuh terlepas dari sinyal input: Lubang sakelar A/M katup pilot tersumbat oleh benda asing seperti debu. Kendurkan sekrup penyetel, pisahkan sakelar A/M, dan bersihkan bagian bawah lubang dengan bor 0.2mm atau kawat.

• Aktuator bekerja hanya dengan kontrol ON/OFF tetapi bukan kontrol menengah: Untuk tipe linier, periksa pemasangan rentang. Untuk tipe putar, periksa pemasangan cam. Periksa koneksi pipa OUT1 dan OUT2.

• Terjadi hunting: Volume aktuator mungkin terlalu rendah. Pasang orifis (termasuk dalam paket) pada OUT1 dan OUT2 di bagian bawah katup pilot. Periksa juga suhu tinggi, tekanan tinggi, atau gaya gesekan besar pada batang katup.

• Linearitas buruk: Periksa pengaturan nol dan rentang. Verifikasi tekanan input konstan. Periksa pemasangan tuas.

• Histeresis buruk: Periksa koneksi pegas tuas. Kencangkan koneksi untuk menghilangkan celah.

Model Pengganti

Tissin TS600 adalah platform positioner elektro-pneumatik standar. TS800 adalah positioner pintar generasi berikutnya dari lini produk yang sama, menawarkan komunikasi HART, tampilan LCD, dan diagnostik canggih. Untuk alternatif lintas vendor, verifikasi pemasangan aktuator, rentang perjalanan, dan kompatibilitas sinyal input sebelum memesan.
