Precision Control Aluminium Alloy Pneumatic Digital Valve Positioner dan Paket Digital Valve Controller

Tinjauan Produk

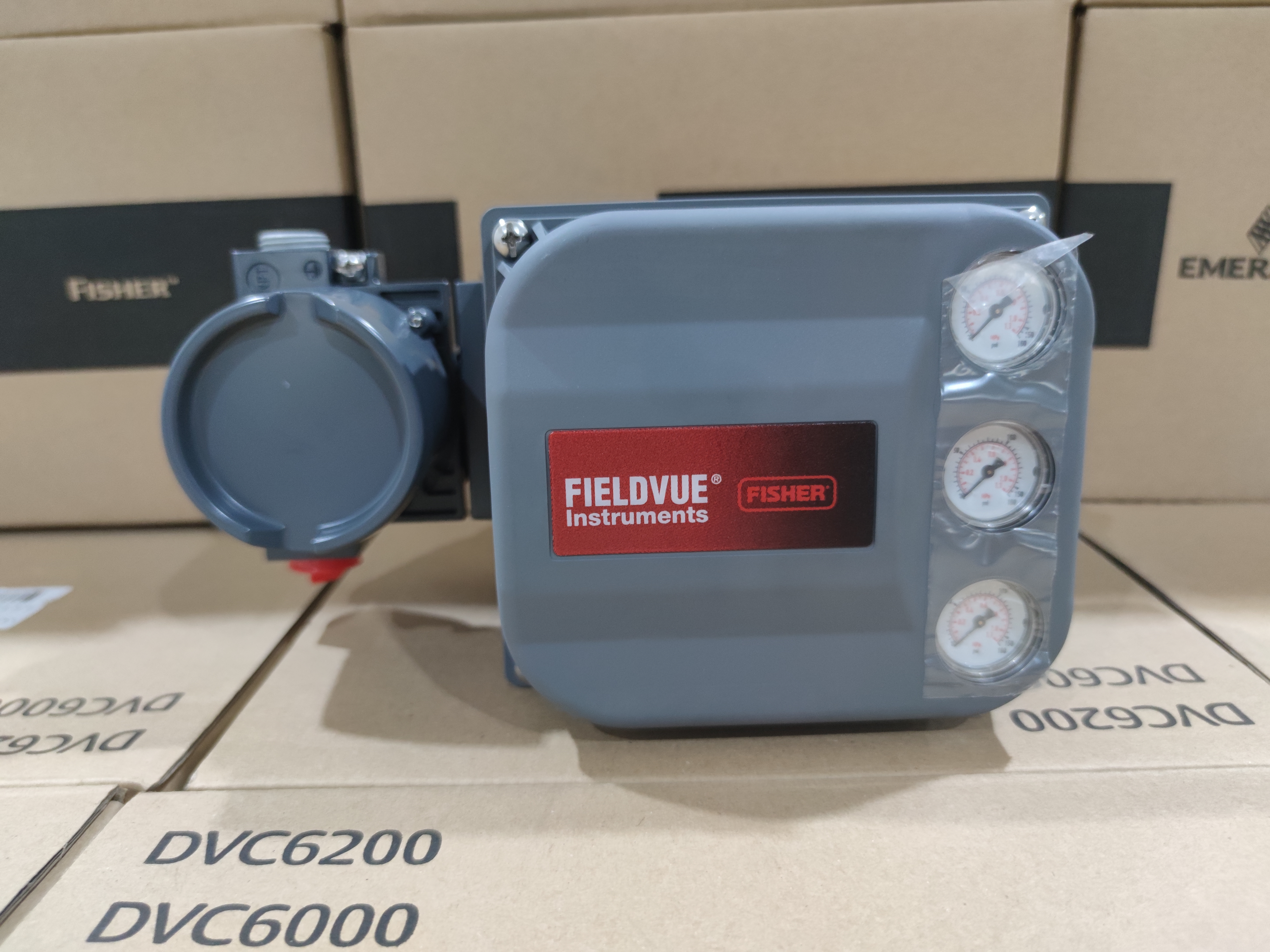

Paket Positioner Katup Digital Fisher DVC6200 dipasok sebagai rakitan kontrol katup lengkap daripada sebagai instrumen mandiri. Ini menggabungkan pengontrol katup digital FIELDVUE DVC6200, braket pemasangan, susunan magnet umpan balik tanpa sambungan, pengukur tekanan, dan tabung pneumatik ke dalam satu paket yang dirakit di pabrik dan telah diuji sebelumnya. Karena positioner dan antarmuka pemasangannya dipasok dari satu sumber, pelanggan menghindari tugas mencocokkan braket, komponen umpan balik, dan tabung secara terpisah dari berbagai vendor, yang secara signifikan mempersingkat waktu komisioning di lokasi. Instrumen menerima sinyal input analog 4–20 mA DC dua kabel dan berkomunikasi melalui HART 5 atau HART 7, mengubah perintah listrik menjadi output pneumatik yang tepat ke aktuator. Umpan balik posisi ditangkap melalui sistem sensor efek Hall tanpa kontak yang dipatenkan tanpa sambungan yang menghilangkan keausan fisik antara batang katup dan instrumen. Pemancar posisi integral opsional 4–20 mA menyediakan umpan balik terisolasi ke sistem kontrol, dan sakelar integral opsional dapat dikonfigurasi untuk fungsi alarm atau trip. Kemampuan diagnostik bawaan meliputi analisis tanda tangan katup, pengujian langkah parsial, peringatan penyimpangan perjalanan, penghitungan siklus, dan pemantauan tekanan suplai, semuanya dapat diakses melalui komunikasi HART atau perangkat lunak ValveLink. Mode kontrol mencakup kalibrasi otomatis, rentang terpisah, fail-safe, dan operasi fail-freeze.

Enklosur memiliki peringkat IP66 dan Tipe 4X, membuatnya cocok untuk area pencucian, instalasi luar ruangan, dan atmosfer industri yang korosif. Rentang suhu operasi standar adalah –40°C hingga +85°C, dengan opsi suhu ekstrem yang memperluas ujung bawah hingga –52°C menggunakan elastomer fluorosilicone. Tekanan udara suplai beroperasi antara minimum 0,3 bar di atas persyaratan aktuator maksimum dan maksimum 10,0 bar (145 psig), mengakomodasi sebagian besar persyaratan aktuator pneumatik. DVC6200 berkomunikasi melalui HART 5 atau HART 7, dengan WirelessHART, FOUNDATION Fieldbus, dan PROFIBUS PA tersedia dalam seri DVC6200 yang lebih luas. Instrumen ini memiliki sertifikasi ATEX, IECEx, FM, CSA, dan banyak sertifikasi internasional lainnya untuk digunakan di area berbahaya, dan mampu SIL 3 ketika dikonfigurasi sebagai bagian dari sistem instrumentasi keselamatan. Industri aplikasi tipikal meliputi produksi minyak dan gas, penyulingan, pemrosesan petrokimia, manufaktur kimia, pembangkit listrik, pengolahan air dan air limbah, produksi farmasi, dan pulp dan kertas. Desain modular memungkinkan komponen kerja kritis diganti tanpa melepas kabel lapangan atau tabung pneumatik, mengurangi waktu henti perawatan dan memperpanjang masa pakai instrumen.

Spesifikasi Teknis

Industri Aplikasi

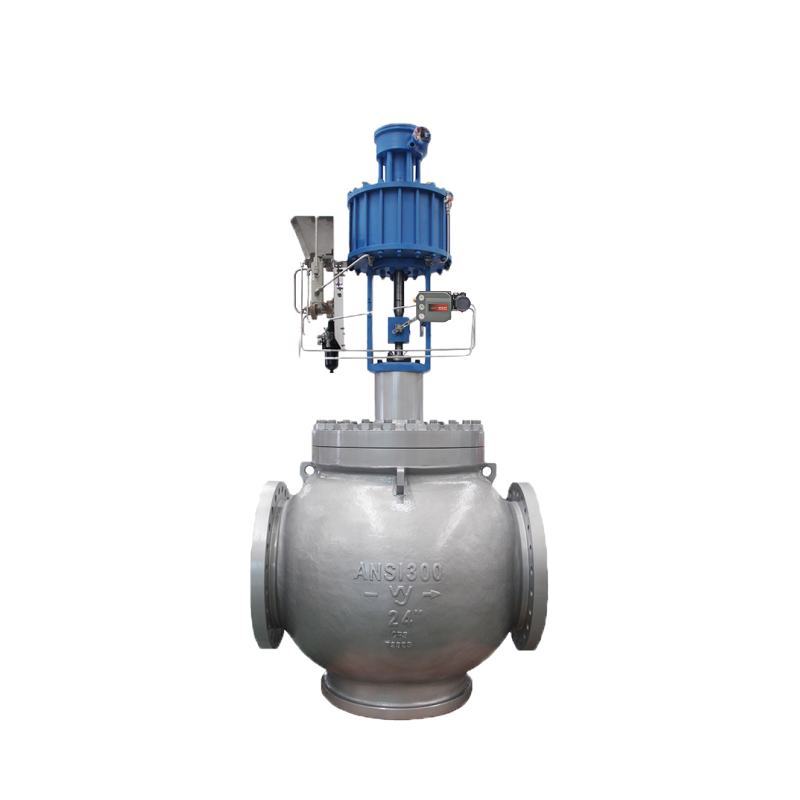

DVC6200 melayani produksi minyak dan gas, penyulingan minyak bumi, pemrosesan petrokimia, manufaktur kimia, pembangkit listrik, pengolahan air dan air limbah, produksi farmasi, pulp dan kertas, serta pemrosesan makanan dan minuman. Ini mengontrol katup globe, katup kupu-kupu, katup bola, dan katup sumbat eksentrik melalui aktuator pneumatik dalam loop kontrol aliran, tekanan, suhu, dan level. Media tipikal meliputi uap, gas alam, minyak mentah, hidrokarbon, reagen kimia, asam, larutan kaustik, dan air proses bersih. Kondisi operasi sering melibatkan tekanan tinggi, getaran, kelembaban luar ruangan, atmosfer korosif, dan klasifikasi area berbahaya. Kemampuan diagnostik dan komunikasi mendukung kontrol proses berkelanjutan dan program pengujian langkah parsial terkait keselamatan.

Masalah Umum

1. Katup tidak bergerak saat titik setel berubah — Periksa sinyal input 4–20 mA pada terminal instrumen, verifikasi koneksi pneumatik dan tekanan suplai, dan konfirmasikan instrumen tidak dalam mode manual atau tidak beroperasi.

2. Peringatan penyimpangan perjalanan tetap aktif — Periksa pengikatan mekanis pada katup, kebocoran udara aktuator, ukuran aktuator yang salah, atau gesekan batang katup yang mencegah katup mencapai posisi yang diperintahkan.

3. Kalibrasi otomatis gagal diselesaikan — Pastikan sinyal input yang cukup tersedia, verifikasi bahwa katup memiliki perjalanan yang memadai dan tidak ada pengikatan mekanis, dan periksa bahwa tekanan udara suplai stabil dan dalam spesifikasi.

4. Kegagalan komunikasi melalui HART — Verifikasi resistansi loop, grounding pelindung, alamat perangkat, dan bahwa tegangan terminal minimum 10 VDC tersedia untuk komunikasi HART.

5. Umpan balik posisi yang tidak menentu atau negatif — Periksa keselarasan susunan magnet, posisi braket pemasangan, dan konfigurasi pemetaan perjalanan; verifikasi variabel HART mana yang dilaporkan ke sistem kontrol.

6. Peringatan tekanan suplai aktif — Konfirmasikan bahwa suplai udara tidak turun di bawah titik peringatan yang dikonfigurasi, periksa kebocoran di jalur pneumatik, dan periksa regulator filter dari penyumbatan.

7. Katup berburu atau berosilasi di sekitar titik setel — Tinjau parameter penyetelan PID, rentang pegas aktuator, integritas sambungan umpan balik, dan stabilitas regulator udara suplai.

8. Konsumsi udara berlebihan — Periksa relay dan katup spool dari kontaminasi, periksa kebocoran internal, dan verifikasi kualitas udara memenuhi standar ISA 7.0.01.

9. Kelembaban di dalam kotak terminal — Periksa kondisi gasket penutup, segel kelenjar kabel, entri saluran, dan pastikan penutup enklosur dikencangkan dengan benar.

10. Instrumen tidak akan berkomunikasi — Periksa polaritas kabel, kekencangan terminal, daya loop, dan apakah konfigurasi sakelar DIP sesuai dengan protokol komunikasi yang dipilih.

Model Pengganti

Model pengganti langsung dan seri yang sama meliputi Fisher DVC6200 SIS, Fisher DVC6200 HC, Fisher DVC6200f (FOUNDATION Fieldbus), Fisher DVC6200p (PROFIBUS PA), Fisher DVC2000, Fisher DVC6000, dan Fisher DVC6010. Alternatif lintas vendor yang sering dipertimbangkan meliputi seri Neles ND9000 (ND9103, ND9106, ND9203, ND9206), seri Samson TROVIS 3730 (3730-1/2/3/4, 3725, 4763), seri Masoneilan SVI II (SVI2, SVI3, SVI1000), dan Flowserve Logix 3200MD/520MD. Sebelum memilih pengganti, konfirmasikan standar pemasangan, rentang perjalanan linier atau putar, sinyal input, protokol komunikasi, tekanan udara suplai, sertifikasi area berbahaya, dan opsi umpan balik.
