HART 5 / HART 7 Digital Valve Positioner dengan IP66 dan 4-20 mA Input untuk kontrol proses

Ikhtisar Produk

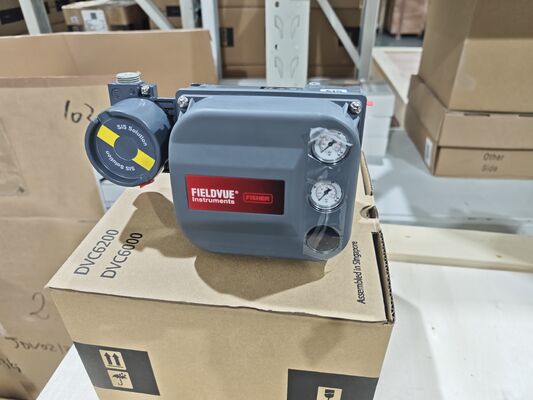

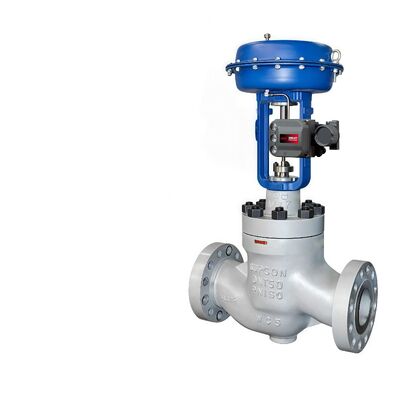

Paket Pemosisian Katup Digital Fisher DVC6200 disediakan sebagai solusi yang sepenuhnya telah dirakit sebelumnya dan telah diuji di pabrik untuk kontrol katup yang presisi dalam industri proses. Ini menggabungkan positioner katup digital, perangkat keras pemasangan, koneksi terminal, dan pengaturan yang diverifikasi kalibrasi ke dalam satu paket lengkap yang secara signifikan mengurangi waktu commissioning di lokasi dan menghilangkan kebutuhan untuk mencocokkan komponen positioner, aktuator, dan umpan balik secara terpisah. DVC6200 mengubah sinyal masukan analog DC 4-20 mA menjadi tekanan keluaran pneumatik untuk menggerakkan aktuator, dan menggunakan protokol komunikasi HART 5 atau HART 7 untuk memungkinkan akses jarak jauh ke data kondisi katup dari titik mana pun di sepanjang loop. Sistem umpan balik tanpa linkage berperforma tinggi menghilangkan kontak fisik antara batang katup dan pengatur posisi, yang berarti tidak ada komponen yang aus dan masa pakai rakitan menjadi maksimal. Positioner ini mendukung kontrol throttling dan mode kontrol on/off, dan kompatibel dengan aktuator linier batang geser dengan kecepatan gerak antara 6,35 mm dan 606 mm, serta aktuator putar seperempat putaran dengan kecepatan gerak antara 45° dan 180°. Instrumen ini juga memberikan umpan balik posisi melalui pemancar posisi integral 4-20 mA atau sakelar diskrit, tergantung pada konfigurasi. Karena unit tiba dikalibrasi dan diuji di pabrik, pengguna menerima paket positioner terkoordinasi yang mengurangi kesalahan pengkabelan dan mempersingkat waktu pengaktifan.

Penutup ini dirancang untuk lingkungan industri yang keras, dengan peringkat perlindungan Tipe 4X dan IP66 yang tahan terhadap debu, masuknya air, dan atmosfer korosif. Kisaran suhu lingkungan pengoperasian adalah -40 hingga +85°C, dengan opsi suhu ekstrem tersedia hingga -52°C untuk instrumen yang menggunakan elastomer fluorosilicone. Tekanan pasokan dapat berkisar dari minimum yang direkomendasikan sebesar 0,3 bar di atas persyaratan aktuator hingga maksimum 10,0 bar (145 psig), dan konsumsi udara kondisi tunak dengan relai pembuangan rendah kurang dari 0,056 Nm³/jam pada tekanan pasokan 1,4 bar. DVC6200 memiliki serangkaian sertifikasi komprehensif, termasuk CSA, FM, ATEX, IECEx, dan persetujuan kelautan dari Lloyd's Register, Bureau Veritas, DNV, dan ABS. Positioner ini mendukung udara, gas alam, dan nitrogen sebagai media pasokan, dan banyak digunakan dalam industri minyak dan gas, pemrosesan kimia, pembangkit listrik, pengolahan air, pulp dan kertas, pertambangan, makanan dan minuman, serta farmasi. Kombinasi komunikasi digital, kemampuan diagnostik mandiri, konstruksi tertutup, dan pemasangan fleksibel menjadikan paket ini pilihan yang dapat diandalkan untuk otomatisasi katup jangka panjang dan pengoperasian pabrik dengan pemeliharaan rendah.

Spesifikasi Teknis

Model: DVC6200
Jenis Produk: Paket Positioner Katup Digital
Sinyal Input: 4-20 mA DC, nominal; split mulai tersedia
Protokol Komunikasi: HART 5 / HART 7
Tegangan Minimum: 9,5 VDC untuk kontrol analog; 10 VDC untuk komunikasi HART
Tekanan Keluaran Maks: 145 psig (10,0 bar)
Media Pasokan: Udara / Gas Alam / Nitrogen
Konsumsi Udara: Kurang dari 0,056 Nm³/jam pada 1,4 bar (20 psig)
Perlindungan Penutup: Tipe 4X / IP66
Suhu Sekitar: -40 hingga +85°C (-40 hingga +185°F)
Opsi Suhu Ekstrim: -52 hingga +85°C dengan elastomer fluorosilicone
Tipe Pemasangan: Terpasang Integral
Standar Pemasangan: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Kompatibilitas Aktuator: Linier Batang Geser (perjalanan 6,35-606 mm); Putaran Seperempat Putaran (45°-180°)
Umpan Balik Posisi: Pemancar integral / saklar diskrit 4-20 mA
Diagnostik: Ya, Diagnostik Kinerja FIELDVUE
Sertifikasi: Persetujuan CSA / FM / ATEX / IECEx / Kelautan
Bahan Perumahan: Paduan aluminium (standar) / Baja tahan karat (opsional)
Berat: 3,5 kg / 7,7 pon (aluminium); 8,6 kg / 19 pon (baja tahan karat)

Industri Aplikasi

Pengolahan minyak dan gas

Pabrik kimia dan petrokimia

Pembangkit listrik dan pembangkit siklus gabungan

Pengolahan air dan air limbah

Pabrik pulp dan kertas

Penambangan dan pengolahan logam

Produksi makanan dan minuman

Manufaktur farmasi

Industri-industri ini memerlukan kontrol katup yang presisi, komunikasi jarak jauh yang andal, dan kemampuan diagnostik online. DVC6200 sangat cocok untuk aplikasi yang melibatkan layanan amonia cair, sistem air pendingin oli pelumas generator, dan fasilitas pemrosesan gas di mana keandalan katup berdampak langsung pada waktu kerja produksi. Opsi housing baja tahan karat tahan terhadap atmosfer korosif yang sering ditemukan di pabrik kimia, pabrik pulp dan kertas, serta instalasi minyak dan gas lepas pantai. Dengan komunikasi HART, operator dapat mengakses data kondisi katup tanpa memasuki area berbahaya, sehingga meningkatkan keselamatan dan mengurangi paparan terhadap lingkungan berbahaya.

Masalah Umum

Instrumen tidak dapat berkomunikasi – periksa catu daya di terminal perangkat dan verifikasi bahwa volume minimumtage persyaratan 9.5 VDC untuk kontrol analog atau 10 VDC untuk komunikasi HART terpenuhi.

Katup tidak bergerak dari 0 hingga 100% dengan perubahan setpoint – verifikasi sambungan pneumatik dan tekanan suplai; konfirmasikan bahwa blok keluaran yang benar (AO atau DO) dikonfigurasikan di Feature Select.

Titik setel blok transduser tidak diperbarui dari blok AO – ubah mode blok transduser ke Otomatis dan konfirmasikan bahwa blok AO aktif.

Pembacaan input analog tidak sesuai dengan arus sebenarnya – periksa volume terminaltage, polaritas kabel, dan resistansi loop.

Katup macet atau solenoid macet – jalankan tes diagnostik ValveLink untuk mengidentifikasi gesekan rakitan katup, pegas aktuator rusak, atau katup/poros aktuator rusak.

Pasokan udara rendah atau tinggi atau penurunan tekanan – periksa regulator pasokan udara, periksa kebocoran udara eksternal pada diafragma atau pipa aktuator, dan pastikan tekanan pasokan setidaknya 0,3 bar di atas persyaratan maksimum aktuator.

Gesekan rakitan katup yang berlebihan – melakukan uji diagnostik untuk mengukur gesekan dan membandingkannya dengan kondisi dasar; periksa pengepakan dan kondisi batang.

Umpan balik posisi salah – kalibrasi ulang pemancar posisi integral 4-20 mA atau verifikasi aktuasi sakelar batas.

Masuknya uap air ke dalam kotak terminal – periksa segel penutup, kelenjar kabel, dan baut penutup; memverifikasi integritas IP66.

Putusnya komunikasi pada loop HART – periksa kabel loop, pelindung, terminasi, dan alamat perangkat HART.

Model Pengganti

Fisher DVC6200 HC (Kapasitas Tinggi)

Fisher DVC6200 SIS (Sistem Instrumen Keamanan)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FONDASI ​​Fieldbus)

Pemosisian Katup Digital Fisher DVC2000

Seri Neles ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

Seri Samson TROVIS 3730 (3730-1/2/3/4)

Simson 3725/4763

Seri Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

Logix Pelayanan Aliran 520MD / 3200MD

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, jangkauan perjalanan aktuator, jenis sinyal input, protokol komunikasi, tekanan suplai, dan perlindungan penutup sebelum mengganti model. DVC6200 dirancang untuk pemasangan yang ramah retrofit pada sebagian besar aktuator pneumatik Fisher dan non-Fisher, dan desain modularnya memungkinkan komponen kerja penting diganti tanpa melepas kabel lapangan atau pipa pneumatik.
