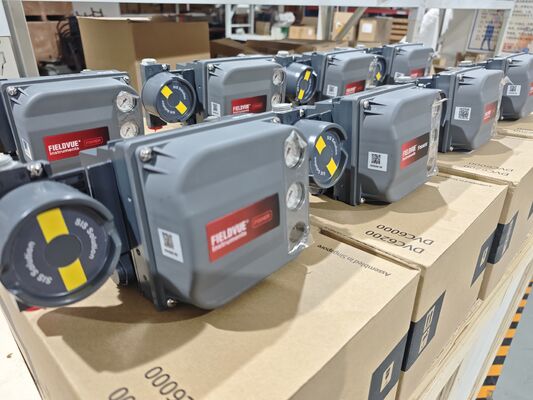

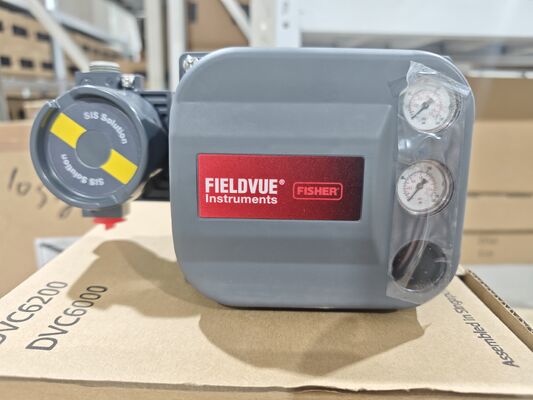

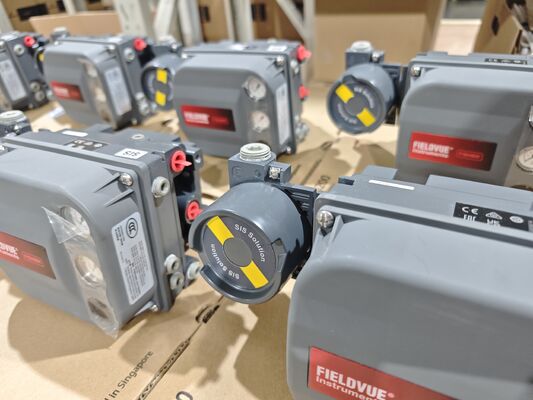

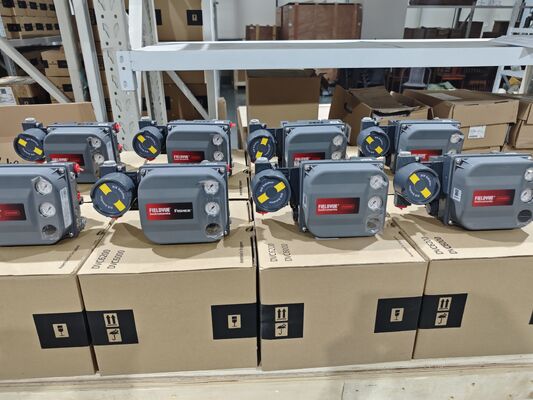

Ringkasan Produk

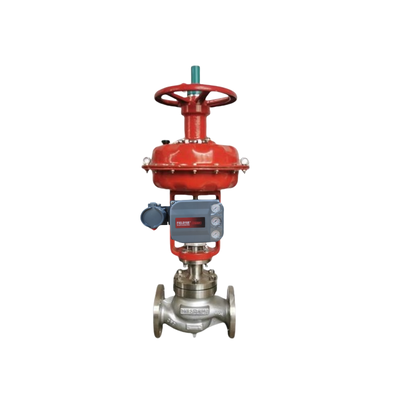

Fisher DVC6200 Digital Valve Positioner Package adalah solusi yang sepenuhnya dirakit di pabrik dan diuji sebelumnya yang dirancang untuk kontrol katup yang akurat di industri proses yang menuntut.Ini menyatukan posisi katup digital, memasang perangkat keras, koneksi terminal, dan pengaturan yang diverifikasi kalibrasi ke dalam satu paket lengkap,yang secara dramatis mengurangi waktu komisioning di tempat dan menghilangkan kebutuhan untuk secara terpisah cocok positionerDVC6200 menerima sinyal input analog 4-20 mA DC dan mengubahnya menjadi tekanan keluaran pneumatik untuk menggerakkan aktuator katup dengan presisi tinggi.Ini menggunakan komunikasi HART 5 atau HART 7, memungkinkan data kondisi katup untuk diakses dari jarak jauh dari setiap titik di sepanjang loop.Sistem umpan balik tanpa hubungan kinerja tinggi menghilangkan kontak fisik antara batang katup dan posisierInstrumen ini mendukung kontrol throttling dan kontrol on/off,dan kompatibel dengan aktuator linear batang geser dari 6.35 mm sampai 606 mm perjalanan serta actuator putar seperempat putaran dari 45° sampai 180°. Pemberitahuan posisi tersedia melalui pemancar 4-20 mA terintegrasi atau saklar diskrit,tergantung pada konfigurasi yang dipesanKarena paket tiba di pabrik kalibrasi dan diuji, pengguna menerima solusi terkoordinasi yang mengurangi kesalahan kabel dan mempersingkat waktu startup.
Kandang ini dirancang untuk lingkungan industri yang keras, membawa perlindungan Tipe 4X dan IP66 yang tahan debu, masuknya air, dan atmosfer korosif.Kisaran suhu lingkungan standar adalah -40 sampai +85°C, dan pilihan suhu ekstrim memperpanjang operasi hingga -52 °C ketika elastomer fluorosilikon ditentukan.3 bar di atas kebutuhan aktuator hingga maksimal 10 bar.0 bar (145 psig), dan konsumsi udara dalam keadaan stabil dengan relay berdarah rendah kurang dari 0,056 Nm3/jam pada tekanan pasokan 1,4 bar.termasuk CSA, FM, ATEX, IECEx, dan persetujuan laut dari Lloyd's Register, Bureau Veritas, DNV, dan ABS.pengolahan kimia, pembangkit listrik, pengolahan air, pulp dan kertas, pertambangan, makanan dan minuman, dan industri farmasi.konstruksi tertutup, dan pemasangan fleksibel membuat paket ini pilihan yang dapat diandalkan untuk otomatisasi katup jangka panjang dan operasi pabrik perawatan rendah.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Model | DVC6200 |
| Jenis Produk | Paket Posisi Valve Digital |
| Sinyal Masuk | 4-20 mA DC, nominal; rentang pembagian tersedia |
| Protokol Komunikasi | HART 5 / HART 7 |
| Tegangan Minimal | 9.5 VDC untuk kontrol analog; 10 VDC untuk komunikasi HART |
| Tekanan keluar maksimum | 145 psig (10,0 bar) |
| Media Pasokan | Udara / Gas Alam / nitrogen |
| Konsumsi Udara | Kurang dari 0,056 Nm3/jam pada 1,4 bar (20 psig) |
| Perlindungan kandang | Tipe 4X / IP66 |
| Suhu Lingkungan | -40 sampai +85°C (-40 sampai +185°F) |
| Opsi Suhu Ekstrim | -52 sampai + 85 °C dengan elastomer fluorosilikon |
| Tipe pemasangan | Integral Dipasang |
| Standar pemasangan | IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR |
| Kompatibilitas Aktuator | Sliding-Stem Linear (6,35-606 mm travel); Rotary Quarter-Turn (45°-180°) |
| Umpan Balik Posisi | Transmitter integral 4-20 mA / saklar diskrit |
| Diagnosis | Ya, FieldVue Performance Diagnostics |
| Sertifikasi | CSA / FM / ATEX / IECEx / Persetujuan Kelautan |
| Bahan perumahan | Alloy aluminium (standar) / stainless steel (opsional) |
| Berat badan | 3.5 kg / 7.7 lbs (aluminium); 8.6 kg / 19 lbs (baja tahan karat) |
Industri Aplikasi
Pengolahan minyak dan gas
Pabrik kimia dan petrokimia
Pembangkit listrik dan pembangkit siklus gabungan
Pengolahan air dan air limbah
Pabrik pulp dan kertas
Pertambangan dan pengolahan logam
Produksi makanan dan minuman
Pabrik farmasi
Industri ini membutuhkan kontrol katup yang tepat, komunikasi jarak jauh yang andal, dan kemampuan diagnostik online.Sistem air pendingin minyak pelumas generator, dan fasilitas pengolahan gas di mana keandalan katup secara langsung mempengaruhi waktu produksi.Pabrik pulp dan kertasDengan komunikasi HART, operator dapat mengakses data kondisi katup tanpa memasuki daerah berbahaya,meningkatkan keamanan dan mengurangi paparan lingkungan berbahaya.
Masalah Umum
Instrumen tidak akan berkomunikasi
Katup tidak berdetak dari 0 ke 100% dengan perubahan titik pengaturan ¢ verifikasi koneksi pneumatik dan tekanan pasokan; konfirmasi bahwa blok output yang benar (AO atau DO) dikonfigurasi di Fitur Pilih.
Setpoint blok transduser tidak memperbarui dari blok AO
Pembacaan input analog tidak cocok dengan arus aktual check terminal voltage, polaritas kabel, dan resistensi loop.
Katup tersumbat atau solenoid tersumbat ️ menjalankan tes diagnostik ValveLink untuk mengidentifikasi gesekan perakitan katup, pegas aktuator yang rusak, atau katup / poros aktuator yang rusak.
Pasokan udara rendah atau tinggi atau penurunan tekanan ️ memeriksa regulator pasokan udara, periksa kebocoran udara eksternal di diafragma atau tabung aktuator dan periksa tekanan pasokan setidaknya 0.3 bar di atas kebutuhan maksimum aktuator.
Pergeseran klep yang berlebihan melakukan tes diagnostik untuk mengukur gesekan dan membandingkannya dengan garis dasar; memeriksa kondisi kemasan dan batang.
Posisi umpan balik salah ️ mengkalibrasi ulang pemancar posisi integral 4-20 mA atau memverifikasi pemicu batas.
Penetrasi kelembaban ke dalam kotak terminal ️ memeriksa segel kandang, kelenjar kabel, dan baut penutup; verifikasi integritas IP66.
Kegagalan komunikasi pada HART loop check loop wiring, shielding, terminasi, dan alamat perangkat HART.
Model Pengganti
Fisher DVC6200 HC (Kapasitas Tinggi)
Fisher DVC6200 SIS (Sistem Instrumen Keamanan)
Fisher DVC6200p (PROFIBUS PA)
Fisher DVC6200f (Foundation Fieldbus)
Fisher DVC2000 Digital Valve Positioner
Seri Neles ND9000 (ND9103 / ND9106 / ND9203 / ND9206)
Samson TROVIS Seri 3730 (3730-1/2/3/4)
Samson 3725 / 4763
Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)
Flowserve Logix 520MD / 3200MD
Catatan pemilihan: memverifikasi kompatibilitas flange pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan pasokan, dan perlindungan kandang sebelum mengganti model.DVC6200 dirancang untuk instalasi retrofit-friendly pada sebagian besar Fisher dan non-Fisher aktuator pneumatik, dan desain modular memungkinkan komponen kerja kritis untuk diganti tanpa menghapus kabel lapangan atau tabung pneumatik.
