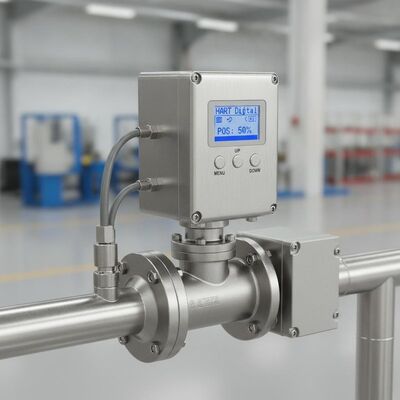

HART Komunikasi Digital Valve Positioner Pabrik Paket pra-dibungkus dengan stainless steel Housing Valve Positioner

Tinjauan Produk

Paket Positioner Katup Digital Fisher DVC6200 adalah solusi kontrol katup yang sepenuhnya dirakit dan diuji di pabrik, dibangun untuk kinerja yang akurat dan berulang di pabrik proses. Ini mengemas positioner katup digital, perangkat keras pemasangan, koneksi terminal, dan pengaturan yang diverifikasi kalibrasinya bersama-sama sebagai satu unit terkoordinasi, sehingga pengguna tidak perlu mencari dan mencocokkan positioner, aktuator, dan perangkat umpan balik secara terpisah. DVC6200 menerima sinyal input analog 4-20 mA DC dan mengubahnya menjadi tekanan output pneumatik yang menggerakkan aktuator katup dengan presisi tinggi. Komunikasi HART 5 atau HART 7 memungkinkan data kondisi katup diakses dari jarak jauh dari titik mana pun di sepanjang loop, yang meningkatkan visibilitas dan mengurangi kebutuhan untuk memasuki area berbahaya. Sistem umpan balik bebas sambungan berkinerja tinggi menghilangkan kontak fisik antara batang katup dan positioner, sehingga tidak ada komponen yang aus dan masa pakai siklus rakitan dimaksimalkan. Instrumen ini mendukung kontrol throttling dan kontrol on/off, dan bekerja dengan aktuator linier batang geser dari perjalanan 6,35 mm hingga 606 mm serta aktuator putar seperempat putaran dari 45° hingga 180°. Umpan balik posisi tersedia melalui pemancar integral 4-20 mA atau sakelar diskrit, tergantung pada konfigurasi yang dipesan. Karena paket dikalibrasi dan diuji di pabrik, pengguna menerima solusi terkoordinasi yang mengurangi kesalahan pengkabelan dan memperpendek waktu startup.

Enklosur dirancang untuk lingkungan industri yang keras, dengan perlindungan Tipe 4X dan IP66 yang tahan terhadap debu, masuknya air, dan atmosfer korosif. Rentang suhu ambien standar adalah -40 hingga +85°C, dan opsi suhu ekstrem memperluas operasi hingga -52°C ketika elastomer fluorosilikon ditentukan. Tekanan suplai dapat berkisar dari minimum yang direkomendasikan 0,3 bar di atas persyaratan aktuator hingga maksimum 10,0 bar (145 psig), dan konsumsi udara kondisi tunak dengan relay kebocoran rendah kurang dari 0,056 Nm³/jam pada tekanan suplai 1,4 bar. DVC6200 memegang portofolio sertifikasi yang komprehensif, termasuk CSA, FM, ATEX, IECEx, dan persetujuan kelautan dari Lloyd's Register, Bureau Veritas, DNV, dan ABS. Ini mendukung udara, gas alam, dan nitrogen sebagai media suplai, dan banyak digunakan dalam industri minyak dan gas, pemrosesan kimia, pembangkit listrik, pengolahan air, pulp dan kertas, pertambangan, makanan dan minuman, dan farmasi. Kombinasi komunikasi digital, kemampuan diagnostik mandiri, konstruksi tersegel, dan pemasangan yang fleksibel menjadikan paket ini pilihan yang andal untuk otomatisasi katup jangka panjang dan operasi pabrik dengan perawatan rendah.

Spesifikasi Teknis

Industri Aplikasi

1. Pemrosesan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Pembangkit listrik dan pabrik siklus gabungan

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Pemrosesan pertambangan dan logam

7. Produksi makanan dan minuman

8. Manufaktur farmasi

Industri-industri ini membutuhkan kontrol katup yang presisi, komunikasi jarak jauh yang andal, dan kemampuan diagnostik online. DVC6200 sangat cocok untuk layanan amonia cair, sistem air pendingin minyak pelumas generator, dan fasilitas pemrosesan gas di mana keandalan katup secara langsung memengaruhi waktu produksi. Opsi rumah baja tahan karat tahan terhadap atmosfer korosif yang umum ditemukan di pabrik kimia, pabrik pulp dan kertas, dan instalasi minyak dan gas lepas pantai. Dengan komunikasi HART, operator dapat mengakses data kondisi katup tanpa memasuki area berbahaya, meningkatkan keselamatan dan mengurangi paparan terhadap lingkungan yang berbahaya.

Masalah Umum

1. Instrumen tidak dapat berkomunikasi – periksa catu daya di terminal perangkat dan verifikasi bahwa persyaratan tegangan minimum 9,5 VDC untuk kontrol analog atau 10 VDC untuk komunikasi HART terpenuhi.

2. Katup tidak bergerak dari 0 hingga 100% dengan perubahan setpoint – verifikasi koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa blok output yang benar (AO atau DO) dikonfigurasi di Pemilihan Fitur.

3. Setpoint blok transduser tidak diperbarui dari blok AO – ubah mode blok transduser ke Otomatis dan konfirmasikan bahwa blok AO aktif.

4. Pembacaan input analog tidak sesuai dengan arus aktual – periksa tegangan terminal, polaritas pengkabelan, dan resistansi loop.

5. Katup macet atau solenoid macet – jalankan tes diagnostik ValveLink untuk mengidentifikasi gesekan rakitan katup, pegas aktuator patah, atau poros katup/aktuator patah.

6. Pasokan udara rendah atau tinggi atau penurunan tekanan – periksa regulator pasokan udara, periksa kebocoran udara eksternal pada diafragma aktuator atau selang, dan verifikasi tekanan suplai setidaknya 0,3 bar di atas persyaratan maksimum aktuator.

7. Gesekan rakitan katup berlebihan – lakukan tes diagnostik untuk mengukur gesekan dan bandingkan dengan baseline; periksa kondisi kemasan dan batang.

8. Umpan balik posisi salah – kalibrasi ulang pemancar posisi integral 4-20 mA atau verifikasi aktuasi sakelar batas.

9. Masuknya kelembaban ke kotak terminal – periksa segel enklosur, kelenjar kabel, dan baut penutup; verifikasi integritas IP66.

10. Gangguan komunikasi pada loop HART – periksa pengkabelan loop, pelindung, terminasi, dan alamat perangkat HART.

Model Pengganti

1. Fisher DVC6200 HC (Kapasitas Tinggi)

2. Fisher DVC6200 SIS (Sistem Instrumentasi Keselamatan)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Fisher DVC2000 Positioner Katup Digital

6. Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Series (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, rentang perjalanan aktuator, jenis sinyal input, protokol komunikasi, tekanan suplai, dan perlindungan enklosur sebelum mengganti model. DVC6200 dirancang untuk pemasangan yang ramah retrofit pada sebagian besar aktuator pneumatik Fisher dan non-Fisher, dan desain modular memungkinkan komponen kerja kritis diganti tanpa melepas pengkabelan lapangan atau selang pneumatik.
