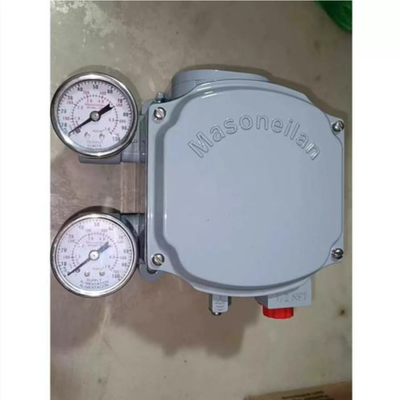

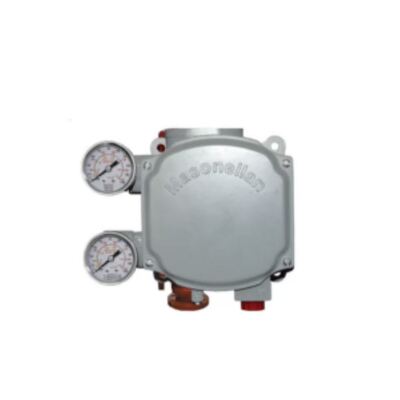

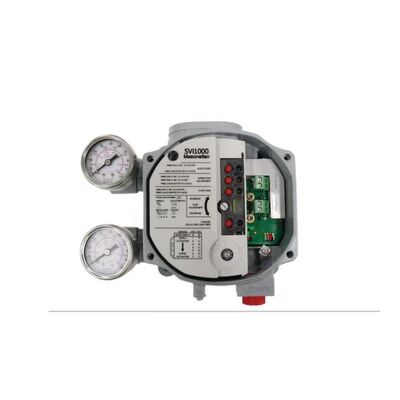

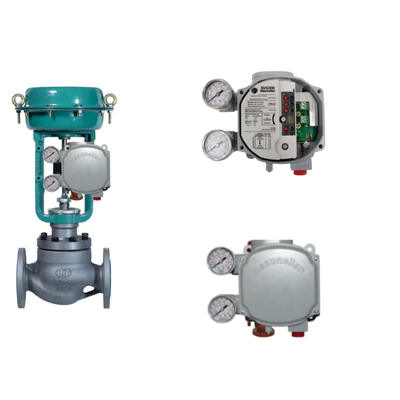

Masoneilan SVI1000 Magnetic Valve Positioner dengan Interface Lokal dan Aluminium Alloy Housing untuk Kontrol Valve

Tinjauan Produk

Positioner Katup Digital Masoneilan SVI1000 adalah instrumen ringkas, bertenaga loop, dan berkomunikasi HART yang dirancang untuk katup kontrol pneumatik aksi tunggal. Ia menerima sinyal kontrol 4-20 mA DC dan mengubahnya menjadi keluaran pneumatik proporsional untuk menggerakkan aktuator katup, memberikan pemosisian katup yang akurat dan responsif untuk kontrol proses kontinu dan batch. SVI1000 menggunakan teknologi penginderaan posisi magnetik non-kontak yang terbukti yang menghilangkan keausan mekanis dan menyederhanakan pemasangan pada aktuator apa pun dengan kemampuan pemasangan NAMUR, IEC 60534-6-1, atau IEC 60534-6-2. Antarmuka lokalnya yang ramah pengguna dengan operasi "satu tombol = satu fungsi" memungkinkan pengaturan dan kalibrasi cepat, dengan sebagian besar katup kontrol siap beroperasi dalam waktu kurang dari lima menit. Instrumen ini mendukung komunikasi HART revisi 5 atau revisi 7, dapat dipilih di lapangan, memungkinkan akses jarak jauh ke data kondisi katup dan peringatan diagnostik. Sakelar solid-state bawaan menyediakan umpan balik posisi katup tanpa perangkat keras tambahan. Fungsi penyetelan otomatis menentukan parameter kontrol posisi katup yang optimal, memastikan kinerja yang konsisten di berbagai jenis aktuator. Karena SVI1000 ditenagai oleh loop tanpa daya eksternal yang diperlukan, pemasangan disederhanakan dan biaya pengkabelan dikurangi.

Selungkupnya terbuat dari aluminium rendah tembaga dengan lapisan poliuretan abu-abu di atas primer epoksi, memberikan perlindungan IP66 dan NEMA 4X terhadap debu, masuknya air, dan atmosfer korosif. Rentang suhu operasi adalah -40 hingga +85°C (-40 hingga +185°F), dengan kelembaban relatif 10% hingga 95%, non-kondensasi. Rentang tekanan suplai adalah 20 hingga 100 psi (1,4 hingga 7 bar), dan suplai udara harus kering, udara tersaring 5 mikron sesuai ISA S7.3. SVI1000 membawa portofolio sertifikasi komprehensif termasuk ATEX, FM, IEC, CSA, dan CE, dengan persetujuan intrinsik aman dan non-insiden (terbatas energi) untuk penggunaan area berbahaya. Ini banyak digunakan dalam pembangkit listrik, penyulingan, petrokimia, minyak dan gas hilir dan hulu, pengolahan air, dan kontrol proses industri umum. Sensor perjalanan non-kontak memungkinkan pemosisian yang akurat dan operasi bebas perawatan, dan positioner dapat diintegrasikan dengan sistem kontrol terkemuka melalui teknologi HART eDDL dan FDT-DTM. Kombinasi ukuran ringkas, konfigurasi lokal, komunikasi digital, dan persyaratan perawatan rendah menjadikan SVI1000 pilihan yang praktis dan andal untuk otomatisasi katup dan efisiensi pabrik.

Spesifikasi Teknis

Industri Aplikasi

1. Pembangkit listrik

2. Penyulingan minyak dan gas

3. Pemrosesan petrokimia

4. Minyak dan gas hulu dan hilir

5. Pengolahan air dan air limbah

6. Pemrosesan kimia

7. Pabrik pulp dan kertas

8. Kontrol proses industri umum

Industri-industri ini membutuhkan pemosisian katup yang akurat, komunikasi yang andal, dan operasi perawatan rendah untuk menjaga efisiensi dan keselamatan produksi. SVI1000 sangat cocok untuk aplikasi di mana ukuran ringkas, konfigurasi lokal yang sederhana, dan komisioning cepat penting, seperti paket yang dipasang di skid dan retrofit positioner elektro-pneumatik lama. Sistem umpan balik magnetik non-kontak mengurangi kompleksitas pemasangan dan ideal untuk aktuator pneumatik aksi tunggal dengan pemasangan NAMUR. Dengan komunikasi HART, operator dapat mengakses data kondisi katup dan peringatan diagnostik tanpa memasuki area berbahaya, meningkatkan keselamatan dan mengurangi paparan terhadap lingkungan yang berbahaya.

Masalah Umum

1. Positioner tidak merespons sinyal input – periksa loop 4-20 mA untuk kontinuitas, verifikasi bahwa sumber dapat memasok 20 mA, dan konfirmasikan bahwa tegangan terminal setidaknya 9 VDC pada 20 mA.

2. Katup tidak bergerak dengan perubahan setpoint – verifikasi koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa sinyal input yang benar mencapai instrumen.

3. Tampilan LED Lokal tidak berfungsi – periksa catu daya dan verifikasi bahwa koneksi terminal aman.

4. Penyetelan otomatis gagal diselesaikan – periksa perjalanan aktuator, tekanan suplai, dan bahwa umpan balik magnetik diposisikan dengan benar; verifikasi tidak ada pengikatan mekanis.

5. Umpan balik posisi salah – verifikasi titik aktuasi sakelar solid-state dan kalibrasi ulang positioner menggunakan antarmuka lokal.

6. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, relai, dan tabung aktuator dari kebocoran; verifikasi tekanan suplai memadai dan bersih.

7. Katup macet atau solenoid macet – jalankan tes diagnostik untuk mengidentifikasi gesekan rakitan katup, masalah pegas aktuator, atau masalah poros.

8. Gesekan rakitan katup berlebihan – lakukan analisis gesekan diagnostik dan bandingkan dengan baseline; periksa kondisi packing dan stem.

9. Masuknya kelembaban ke dalam selungkup – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas IP66 / NEMA 4X.

10. Komunikasi HART intermiten – periksa pengkabelan loop, pelindung, terminasi, dan alamat perangkat HART.

Model Pengganti

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Seri Neles ND9000

7. Seri Samson TROVIS 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Seri Rotork YTC

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, rentang perjalanan aktuator, jenis sinyal input, protokol komunikasi, tekanan suplai, dan perlindungan selungkup sebelum mengganti model. SVI1000 dirancang untuk aktuator pneumatik aksi tunggal dan dapat berfungsi sebagai pengganti langsung untuk positioner elektro-pneumatik lama.
