HART Communicating Digital Valve Positioner dengan Antarmuka Lokal dan Sensor Magnetik untuk Kontrol Positioner Katup Pneumatik

Ringkasan Produk

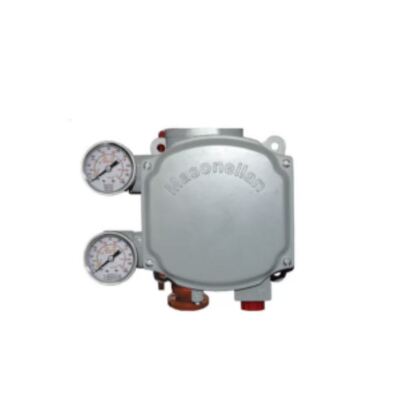

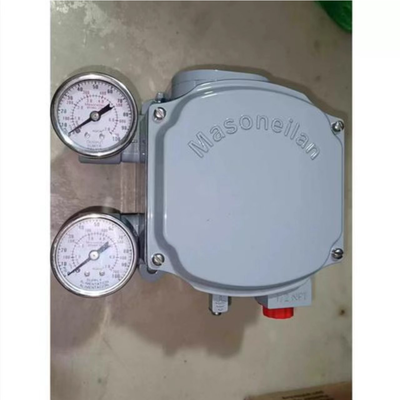

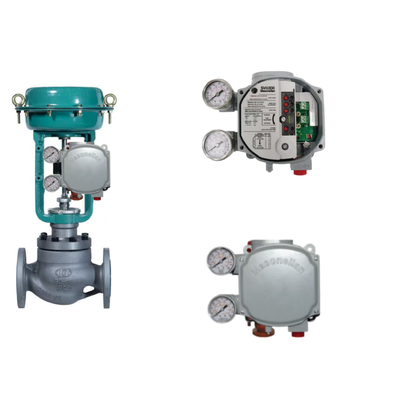

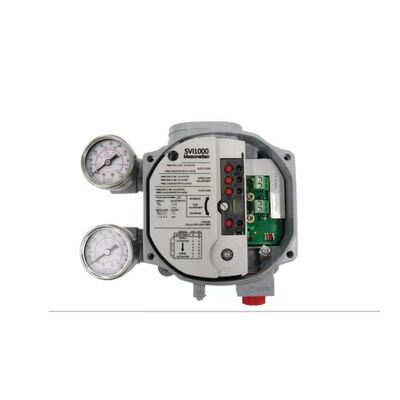

Masoneilan SVI1000 Digital Valve Positioner adalah instrumen kompak, loop-powered, HART-communicating yang dirancang untuk single-acting pneumatic control valves.Ini menerima sinyal kontrol DC 4-20 mA dan mengubahnya menjadi output pneumatik proporsional untuk menggerakkan aktuator katup, memberikan posisi katup yang akurat dan responsif untuk kontrol proses terus menerus dan batch.SVI1000 menggunakan teknologi sensor posisi magnetik non-kontak yang terbukti yang menghilangkan keausan mekanik dan menyederhanakan pemasangan pada setiap aktuator dengan NAMUR, IEC 60534-6-1, atau kemampuan pemasangan IEC 60534-6-2. antarmuka lokal yang ramah pengguna dengan operasi "satu tombol = satu fungsi" memungkinkan pengaturan dan kalibrasi yang cepat,dengan sebagian besar katup kontrol siap untuk beroperasi dalam waktu kurang dari lima menitInstrumen ini mendukung komunikasi HART revisi 5 atau revisi 7, bidang yang dapat dipilih, memungkinkan akses jarak jauh ke data kondisi katup dan peringatan diagnostik. switch solid-state built-in memberikan umpan balik posisi katup tanpa perangkat keras tambahan. fungsi tuning otomatis menentukan parameter kontrol posisi katup yang optimal,memastikan kinerja yang konsisten di berbagai jenis aktuatorKarena SVI1000 didukung loop tanpa daya eksternal yang diperlukan, instalasi disederhanakan dan biaya kabel berkurang.

Kotak ini terbuat dari aluminium berkapasitas tembaga rendah dengan lapisan poliuretan abu-abu di atas primer epoksi, memberikan perlindungan IP66 dan NEMA 4X terhadap debu, masuknya air,dan atmosfer korosifKisaran suhu operasi adalah -40 sampai +85 °C (-40 sampai +185 °F), dengan kelembaban relatif 10% sampai 95%, non-kondensasi. rentang tekanan pasokan adalah 20 sampai 100 psi (1.4 sampai 7 bar), dan pasokan udara harus kering, udara 5 mikron disaring per ISA S7.3. SVI1000 membawa portofolio sertifikasi yang komprehensif termasuk ATEX, FM, IEC, CSA, dan CE, dengan aman secara intrinsik dan non-incendient (energi terbatas) persetujuan untuk penggunaan area berbahayaIni banyak digunakan dalam pembangkit listrik, pemurnian, petrokimia, minyak dan gas pertengahan dan hulu, pengolahan air dan kontrol proses industri umumSensor perjalanan non-kontak memungkinkan posisi yang akurat dan operasi bebas perawatan,dan posisier dapat diintegrasikan dengan sistem kontrol terkemuka melalui teknologi HART eDDL dan FDT-DTMKombinasi ukuran kompak, konfigurasi lokal, komunikasi digital,dan persyaratan pemeliharaan yang rendah membuat SVI1000 pilihan praktis dan dapat diandalkan untuk otomatisasi katup dan efisiensi pabrik.

Spesifikasi Teknis

Industri Aplikasi

1. Generasi listrik

2. Pengolahan minyak dan gas

3. Pengolahan petrokimia

4. Midstream dan upstream minyak dan gas

5. Pengolahan air dan air limbah

6. Pengolahan kimia

7. Pabrik pulp dan kertas

8. Kontrol proses industri umum

Industri-industri ini membutuhkan posisi katup yang akurat, komunikasi yang dapat diandalkan, dan operasi pemeliharaan rendah untuk menjaga efisiensi produksi dan keselamatan.SVI1000 sangat cocok untuk aplikasi di mana ukuran kompak, konfigurasi lokal yang sederhana, dan pengoperasian cepat adalah penting, seperti paket yang dipasang pada skid dan retrofit dari posisi elektro-pneumatik yang lebih tuaSistem umpan balik magnetik tanpa kontak mengurangi kompleksitas pemasangan dan sangat ideal untuk aktuator pneumatik satu tindakan dengan pemasangan NAMUR.Operator dapat mengakses data kondisi katup dan peringatan diagnostik tanpa memasuki area berbahaya, meningkatkan keselamatan dan mengurangi paparan lingkungan berbahaya.

Masalah Umum

1. Positioner tidak merespons sinyal masukan ️ periksa kontinuitas lingkaran 4-20 mA, verifikasi bahwa sumber dapat memasok 20 mA, dan konfirmasi bahwa tegangan terminal setidaknya 9 VDC pada 20 mA.

2. Katup tidak berdetak dengan perubahan titik pengaturan ¢ memverifikasi koneksi pneumatik dan tekanan pasokan; konfirmasi bahwa sinyal masuk yang benar mencapai instrumen.

3. Tampilan LED lokal tidak berfungsi ️ Periksa catu daya dan pastikan koneksi terminal aman.

4. Auto tune gagal menyelesaikan

5. Posisi umpan balik salah ️ memverifikasi titik pemicu saklar solid-state dan mengkalibrasi kembali posisi menggunakan antarmuka lokal.

6. Kebocoran udara atau penurunan tekanan ️ memeriksa koneksi pasokan udara, relay, dan tabung aktuator untuk kebocoran; verifikasi tekanan pasokan cukup dan bersih.

7. Katup yang macet atau solenoid yang macet ️ menjalankan tes diagnostik untuk mengidentifikasi gesekan perakitan katup, masalah pegas aktuator, atau masalah poros.

8. Ekstrim gesekan dari alat katup melakukan analisis gesekan diagnostik dan bandingkan dengan garis dasar; periksa kondisi kemasan dan batang.

9. Penetrasi kelembaban ke dalam kandang, memeriksa segel penutup, kelenjar kabel, dan kotak terminal; memverifikasi integritas IP66 / NEMA 4X.

10. Hubungan HART intermiten check loop wiring, shielding, terminasi, dan alamat perangkat HART.

Model Pengganti

1. Masoneilan SVI II

2. Masoneilan SVI3

3. Masoneilan SVI FF (Foundation Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Seri Neles ND9000

7. Samson TROVIS Seri 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

Catatan pemilihan: memverifikasi kompatibilitas flange pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan pasokan, dan perlindungan kandang sebelum mengganti model.SVI1000 dirancang untuk aktuator pneumatik satu tindakan dan dapat berfungsi sebagai pengganti langsung untuk posisier elektro-pneumatik yang lebih tua.
