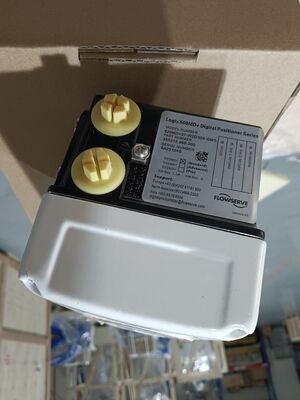

HART Aluminium Alloy Pneumatic Digital Valve Positioner untuk Kontrol Smart Valve

Ringkasan Produk

Flowserve Logix 520MD Digital Valve Positioner adalah alat komunikasi HART yang cerdas yang dibangun untuk memberikan posisi yang akurat dan stabil untuk katup kontrol pneumatik.Ini menerima dua kabel 4-20 mA DC sinyal perintah dan menghasilkan output pneumatik proporsional yang mendorong aktuator520MD menggunakan teknologi piezo canggih dan arsitektur kontrol dua tahap untuk mencapai respon cepat, shutdown ketat,dan overshoot minimalAlgoritma penyesuaian gain multi-variabelnya memungkinkan posisier untuk menangani perubahan langkah besar dengan lancar sambil tetap menyelesaikan penyesuaian titik pengaturan yang sangat kecil dengan presisi tinggi.Rutin penyesuaian otomatis mengukur perilaku aktuator dan memilih nilai gain optimal, dan pilihan gain memungkinkan pengguna menyempurnakan kinerja bila diperlukan. komunikasi HART 5, 6, dan 7 didukung melalui loop 4-20 mA, memberikan akses status, konfigurasi,dan informasi diagnostikKarena 520MD adalah loop-powered dan beroperasi dengan hanya 3,6 mA, itu bekerja dengan pengontrol yang ada dan hambatan listrik.

Perumahan ini terbuat dari aluminium dan dirancang untuk lingkungan industri yang parah, dengan kisaran suhu operasi dari -52 ° C hingga +85 ° C (-62 ° F hingga +185 ° F).Lebih dari 130 alarm peringatan membantu mengidentifikasi katup potensialJika dikombinasikan dengan perangkat lunak ValveSight DTM,520MD menyediakan alat diagnostik yang kuat untuk pemecahan masalah yang cepat dan pemeliharaan prediktif. Hal ini dinilai intrinsikally aman Kelas 1 Divisi 1 Kelompok A-D dan Nonincendious Kelas 1 Divisi 2 Kelompok A-D, membuatnya cocok untuk instalasi daerah berbahaya.Amerika Serikat, dan persetujuan Kanada. Industri khas termasuk minyak dan gas, pengolahan kimia, penyulingan, pembangkit listrik, pengolahan air dan air limbah, dan pulp dan kertas.pilihan konfigurasi lokal, komunikasi digital, dan kemampuan diagnostik membuat 520MD pilihan yang dapat diandalkan untuk otomatisasi katup dan efisiensi pabrik.

Spesifikasi Teknis

Industri Aplikasi

1. Pengolahan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Generasi listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Pengaturan tekanan pengolahan dan pipa

7. Pabrik farmasi

8. Pertambangan dan pengolahan logam

Industri ini membutuhkan posisi katup yang akurat, komunikasi yang dapat diandalkan, dan kemampuan diagnostik yang kuat untuk menjaga efisiensi dan keselamatan produksi.520MD sangat cocok untuk aplikasi di mana kapasitas udara yang tinggi dan konsumsi udara yang rendah penting, seperti kontrol aliran dan tekanan otomatis pada katup industri, minyak dan gas upstream dan midstream otomatisasi katup, batch kimia dan petrokimia dan proses terus menerus,sistem uap dan utilitas di pembangkit listrikTeknologi piezo dikombinasikan dengan umpan balik internal-loop memberikan kontrol kinerja tinggi dengan konsumsi udara minimal.Dengan komunikasi HART dan perangkat lunak ValveSight, operator dapat mengakses data kondisi katup dan peringatan diagnostik tanpa memasuki daerah berbahaya, meningkatkan keselamatan dan memungkinkan pemeliharaan prediktif.

Masalah Umum

1. Positioner tidak merespons perintah analog dan konfirmasi bahwa tegangan terminal memenuhi tegangan kepatuhan yang diperlukan.

2. Katup tidak berdetak dengan perubahan titik pengaturan ️ memverifikasi koneksi pneumatik dan tekanan pasokan; konfirmasi bahwa sinyal masukan yang benar mencapai instrumen dan bahwa kalibrasi telah selesai.

3. LED status lokal tidak berfungsi

4. Quick-Cal gagal menyelesaikan

5. Posisi umpan balik yang salah ️ memverifikasi titik pemicu saklar solid-state dan mengkalibrasi kembali posisi menggunakan antarmuka lokal atau perangkat lunak ValveSight.

6. Kebocoran udara atau penurunan tekanan ️ memeriksa koneksi pasokan udara, relay, dan tabung aktuator untuk kebocoran; verifikasi tekanan pasokan cukup dan bersih.

7. Katup yang terjebak atau solenoid yang terjebak ️ menjalankan tes diagnostik melalui ValveSight untuk mengidentifikasi gesekan perakitan katup, masalah pegas aktuator, atau masalah poros.

8. Ekstrim gesekan dari alat katup melakukan analisis gesekan diagnostik dan bandingkan dengan garis dasar; periksa kondisi kemasan dan batang.

9. Penetrasi kelembaban ke dalam kandang, memeriksa segel penutup, kelenjar kabel, dan kotak terminal; memverifikasi integritas IP66 / NEMA 4X.

10. Komunikasi HART intermiten ️ periksa kabel loop, perisai, terminasi, dan alamat perangkat HART; verifikasi integrasi DTM dengan sistem kontrol.

Model Pengganti

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Seri Neles ND9000

7. Samson TROVIS Seri 3730

8. Masoneilan SVI II

9. Foxboro SRD911

10. Rotork YTC Series

Catatan pemilihan: memverifikasi kompatibilitas flange pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan pasokan, dan perlindungan kandang sebelum mengganti model.520MD dirancang untuk penggerak pneumatik beraksi tunggal atau beraksi ganda dan berbagi rumah dan sistem penggerak yang sama dengan model seri Logix 500 lainnya, memungkinkan sebagian besar aksesori opsional untuk digunakan di seluruh keluarga.
