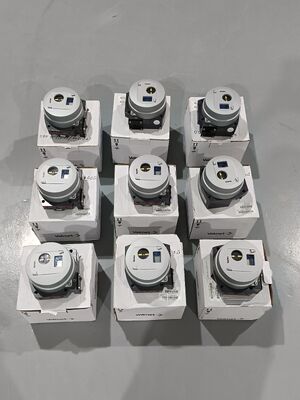

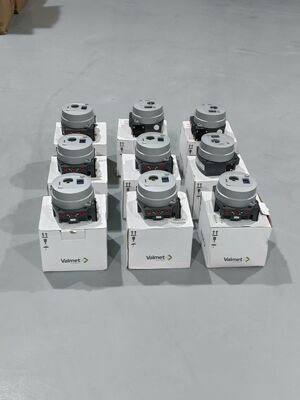

Performa tinggi SIL 2 Tuning Valve Positioner Positioner katup cerdas untuk kontrol cerdas

Tinjauan Produk

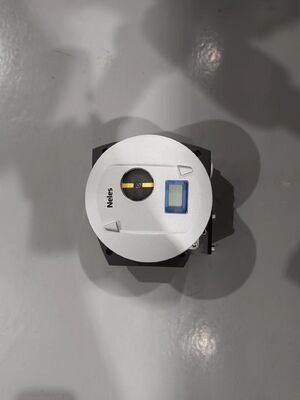

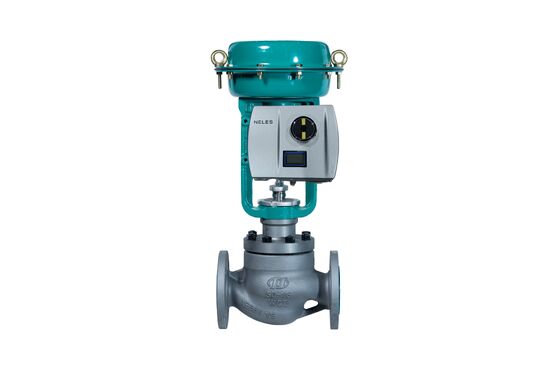

Positioner Katup Cerdas Neles ND9000 adalah pengontrol katup berbasis mikrokontroler yang menerima sinyal kontrol 4-20 mA DC atau komunikasi fieldbus dan mengubahnya menjadi keluaran pneumatik proporsional untuk menggerakkan aktuator tunggal atau ganda, mendukung aplikasi katup linier dan putar. Sistem pengukuran posisi tanpa kontak menghilangkan keausan mekanis dan menyederhanakan pemasangan pada aktuator apa pun dengan kemampuan pemasangan VDI/VDE 3845 atau IEC 60534-6. Antarmuka pengguna lokal dengan pemilihan bahasa memungkinkan pengaturan dan kalibrasi cepat, dan perangkat yang sama dapat digunakan untuk katup linier dan putar, aktuator ganda dan tunggal, mengurangi inventaris suku cadang. Instrumen ini mendukung opsi komunikasi yang dapat dipertukarkan termasuk HART 6 atau 7, FOUNDATION Fieldbus, dan Profibus PA, memungkinkan peningkatan yang mudah dengan mengganti papan komunikasi. Sakelar batas opsional dan pemancar posisi (hanya HART) memberikan umpan balik posisi katup tanpa perangkat keras tambahan. ND9000 bersertifikat SIL 2 oleh TÜV sesuai dengan IEC 61508, membuatnya cocok untuk aplikasi yang berhubungan dengan keselamatan. Karena ND9000 ditenagai oleh loop dan beroperasi dengan arus sekecil 3,6 mA, ia kompatibel dengan pengontrol yang ada dan penghalang listrik. Antarmuka pengguna lokal, dikombinasikan dengan dukungan DTM/EDD, memungkinkan komisioning dan konfigurasi cepat baik secara lokal maupun dari lokasi jarak jauh menggunakan alat manajemen aset DCS.

Selubung terbuat dari paduan aluminium anodized dan komposit polimer, atau baja tahan karat penuh opsional, memberikan perlindungan IP66 dan NEMA 4X terhadap debu, masuknya air, dan atmosfer korosif. Rentang suhu operasi standar adalah -40°C hingga +85°C, dengan versi arktik memperluas operasi hingga -53°C. Rentang tekanan suplai adalah 0,14 hingga 0,8 MPa (1,4 hingga 8 bar), dan ND9000 menawarkan konsumsi energi dan udara yang rendah untuk mengurangi total biaya kepemilikan. Positioner membawa portofolio sertifikasi yang komprehensif termasuk persetujuan ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R, dan NEPSI untuk aplikasi yang aman secara intrinsik dan tahan ledakan. Ini banyak digunakan dalam minyak dan gas, pemrosesan kimia, penyulingan, pembangkit listrik, pengolahan air, pulp dan kertas, dan kontrol proses industri umum. ND9000 dapat diintegrasikan dengan semua sistem DCS utama, dan arsitektur terbuka memungkinkan antarmuka gratis dengan perangkat lunak dan perangkat keras dari berbagai produsen melalui teknologi FDT dan EDD. Kombinasi kinerja kontrol tolok ukur, diagnostik superior, dan desain modular yang tahan masa depan menjadikan ND9000 pilihan yang dapat diandalkan untuk otomatisasi katup, efisiensi pabrik, dan pemeliharaan prediktif.

Spesifikasi Teknis

Industri Aplikasi

1. Pemrosesan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Pembangkit listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Pengaturan tekanan penyulingan dan pipa

7. Manufaktur farmasi

8. Pemrosesan pertambangan dan logam

Industri-industri ini membutuhkan pemosisian katup yang akurat, komunikasi yang andal, dan kemampuan diagnostik canggih untuk menjaga efisiensi produksi dan keselamatan. ND9000 sangat cocok untuk aplikasi di mana kinerja kontrol tolok ukur pada katup putar dan linier penting, seperti kontrol aliran dan tekanan otomatis, otomatisasi katup hulu dan hilir minyak dan gas, proses batch dan kontinu kimia dan petrokimia, sistem uap dan utilitas di pembangkit listrik, dan operasi penyulingan. Teknologi pengukuran posisi tanpa kontak memperpanjang masa pakai dan ideal untuk aktuator pneumatik Neles dan pihak ketiga. Dengan komunikasi HART atau fieldbus dan diagnostik katup online, operator dapat mengakses data kondisi katup, tren kinerja, dan peringatan diagnostik tanpa memasuki area berbahaya, meningkatkan keselamatan dan memungkinkan pemeliharaan prediktif.

Masalah Umum

1. Positioner tidak merespons sinyal masukan – periksa loop 4-20 mA untuk kontinuitas, pastikan sumber dapat memasok setidaknya 3,6 mA, dan konfirmasikan bahwa tegangan terminal memenuhi tegangan kepatuhan yang diperlukan.

2. Katup tidak bergerak dengan perubahan setpoint – periksa koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa sinyal masukan yang benar mencapai instrumen dan bahwa kalibrasi telah selesai.

3. Tampilan lokal tidak berfungsi – periksa catu daya dan pastikan koneksi terminal aman.

4. Kalibrasi otomatis gagal diselesaikan – periksa perjalanan aktuator, tekanan suplai, dan pastikan sensor posisi tanpa kontak diposisikan dengan benar; pastikan tidak ada pengikatan mekanis.

5. Umpan balik posisi salah – periksa konfigurasi sakelar batas atau pemancar posisi dan kalibrasi ulang positioner menggunakan antarmuka lokal atau perangkat lunak DTM/EDD.

6. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, relai, dan tabung aktuator dari kebocoran; verifikasi tekanan suplai antara 1,4 dan 8 bar dan kualitas udara memadai.

7. Katup macet atau solenoid macet – jalankan tes diagnostik katup online untuk mengidentifikasi gesekan rakitan katup, masalah pegas aktuator, atau masalah poros; tinjau tren diagnostik yang tersimpan.

8. Gesekan rakitan katup berlebihan – lakukan analisis gesekan diagnostik dan bandingkan dengan baseline; periksa kondisi packing dan stem; tinjau jumlah siklus dan data tanda tangan.

9. Masuknya kelembaban ke dalam selubung – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas IP66 / NEMA 4X.

10. Komunikasi terputus-putus – periksa kabel loop, pelindung, terminasi, dan alamat perangkat; verifikasi integrasi DTM/EDD dengan sistem kontrol.

Model Pengganti

1. Seri Neles ND7000

2. Seri Neles ND9100

3. Seri Neles ND9200

4. Seri Neles ND9300

5. Seri Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Seri Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan suplai, dan perlindungan selubung sebelum mengganti model. ND9000 dirancang untuk aktuator pneumatik tunggal atau ganda dan menawarkan kit pemasangan yang sepenuhnya kompatibel mundur dengan generasi positioner Neles sebelumnya.
