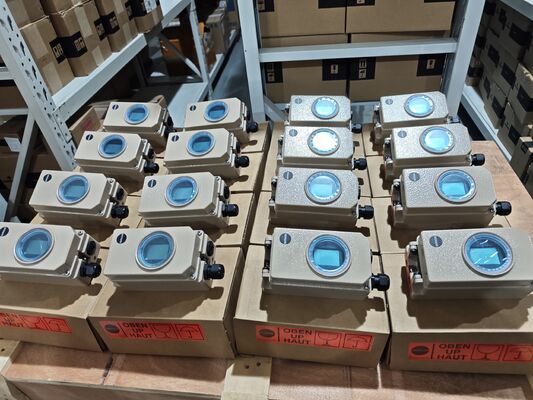

HART Electropneumatic Positioner untuk layanan throttling dengan casing positioner katup stainless steel

Ringkasan Produk

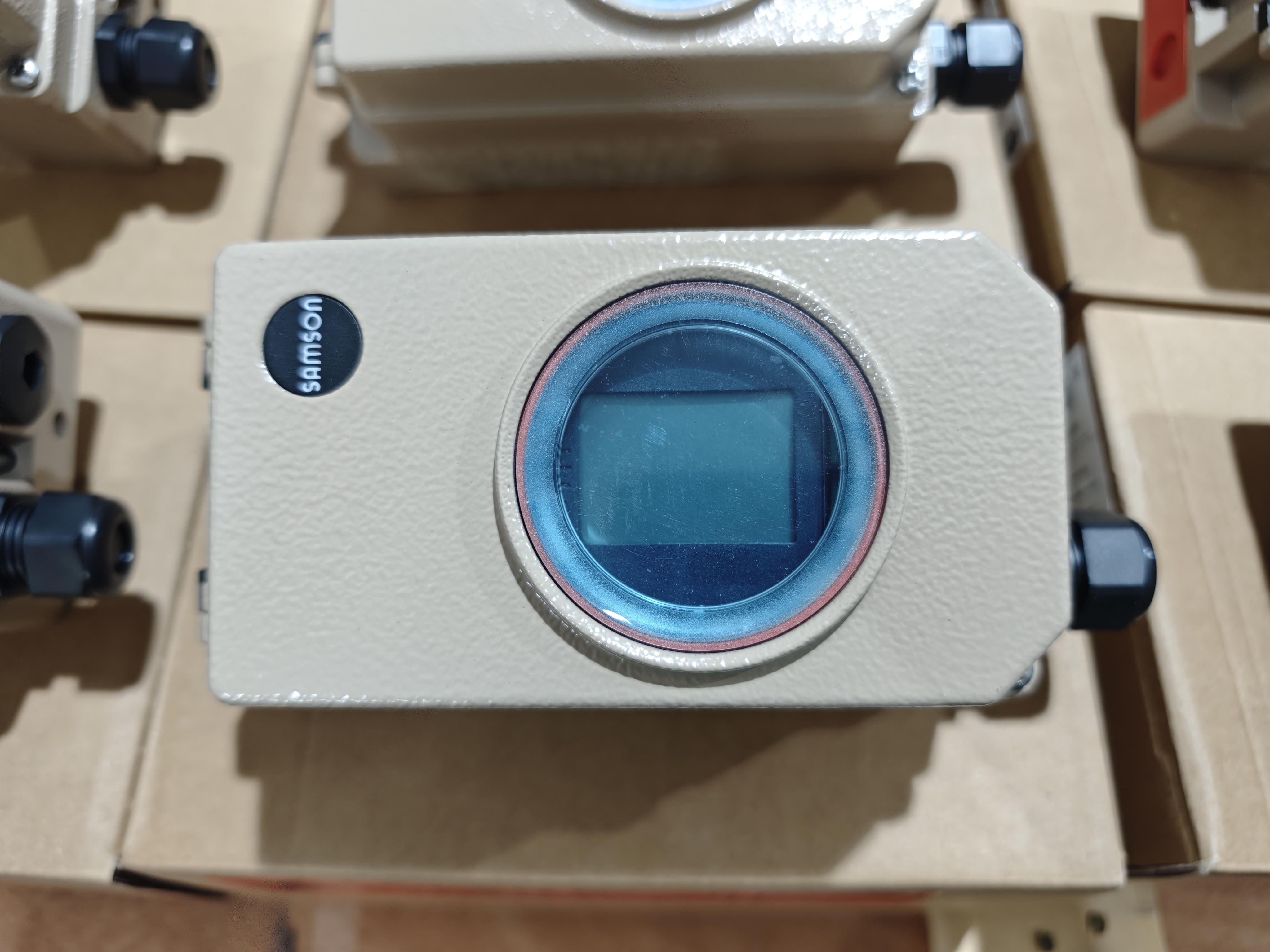

Samson 3730-3 Electropneumatic Valve Positioner adalah alat komunikasi HART yang cerdas yang menetapkan posisi katup ke sinyal kontrol 4-20 mA pada katup kontrol pneumatik.Ini tersedia sebagai posisi tunggal bertindak atau bertindak ganda untuk pemasangan ke aktuator linier dan putar, mendukung jarak perjalanan dari 3,6 sampai 300 mm dan sudut buka dari 24° sampai 100°.3730-3 menggunakan sistem sensor perjalanan non-kontak yang menghilangkan keausan mekanis dan menyederhanakan pemasangan pada aktuator sesuai dengan IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845, atau lampiran integral SAMSON. Tampilan teks polos dengan rekomendasi NAMUR NE 107 menyatakan dan pesan memberikan status perangkat yang jelas sekilas,dan satu tombol sederhana, operasi yang didorong menu dengan arah pembacaan yang dapat diputar memungkinkan pengaturan dan kalibrasi yang cepat di posisi pemasangan apa pun.memungkinkan integrasi dengan sistem manajemen aset modern. Integrasi EXPERTplus diagnostik untuk katup kontrol memberikan data real-time untuk pemeliharaan prediktif,mencatat kondisi katup saat proses berjalan dan menghasilkan pesan tentang pekerjaan pemeliharaan yang diperlukanSemua parameter disimpan dalam EEPROM non-volatile untuk melindungi pengaturan selama kehilangan daya, dan posisi adalah sistem dua kabel dengan beban listrik kecil 410 Ω.Modus inisialisasi penggantian memungkinkan positioner untuk dimulai dalam kasus darurat sementara pabrik sedang berjalan tanpa mengubah posisi katupPosisi juga memiliki fungsi penutupan ketat yang dapat disesuaikan, pembatasan tekanan output, dan pemantauan nol otomatis untuk menjaga akurasi jangka panjang.

Perumahan ini terbuat dari aluminium die-cast atau stainless steel, memberikan perlindungan IP66 dan NEMA 4X terhadap debu, masuknya air, dan atmosfer korosif.4 sampai 7 bar (20 sampai 105 psi), dan posisier menawarkan kapasitas udara yang tinggi untuk kontrol yang cepat dan stabil. 3730-3 membawa sertifikasi perlindungan ledakan termasuk keamanan intrinsik, perlindungan oleh kandang,dan peningkatan keamananSensor suhu terintegrasi dan penghitung jam operasi memberikan wawasan diagnostik tambahan.Perangkat ini juga mencakup dua alarm posisi yang dapat diprogram standar dan diagnosis diri dengan pesan yang dikeluarkan melalui kontak alarm kesalahan atau pemancar posisi analog opsionalIndustri khas termasuk minyak dan gas, pengolahan kimia, pemurnian, pembangkit listrik, pengolahan air, dan kontrol proses industri umum.EXPERTplus diagnostik, dan desain modular uji masa depan membuat 3730-3 pilihan yang dapat diandalkan untuk otomatisasi katup, efisiensi pabrik, dan pemeliharaan prediktif.

Spesifikasi Teknis

Industri Aplikasi

1. Pengolahan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Generasi listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Pengaturan tekanan pengolahan dan pipa

7. Pabrik farmasi

8. Kontrol proses industri umum

Industri ini membutuhkan posisi katup yang akurat, komunikasi yang dapat diandalkan, dan kemampuan diagnostik canggih untuk menjaga efisiensi dan keselamatan produksi.3730-3 sangat cocok untuk aplikasi dengan tantangan persyaratan waktu transitTeknologi sensor perjalanan tanpa kontak memperpanjang umur layanan dan ideal untuk Samsung dan pemicu pneumatik pihak ketiga.Dengan komunikasi HART dan diagnostik EXPERTplus, operator dapat mengakses data kondisi katup, tren kinerja, dan peringatan diagnostik tanpa memasuki daerah berbahaya, meningkatkan keselamatan dan memungkinkan pemeliharaan prediktif.

Masalah Umum

1. Positioner tidak merespons sinyal masukan periksa komponen magnetoelektrik rusak, tekanan pasokan yang salah, atau jalur udara tersumbat.

2. Posisi katup melampaui atau tertinggal dari titik pengaturan

3. Positioner berosilasi atau berburu ️ periksa pengaturan sekrup keseimbangan amplifier, kurangi pembukaan katup jarum gas keluaran, dan periksa apakah semua koneksi umpan balik aman dan ketat.

4. Linearitas yang buruk atau kesalahan besar ️ memverifikasi pemasangan dan penyesuaian, memeriksa kebocoran udara dalam sistem pneumatik, memeriksa perakitan magnetoelektrik,dan memastikan bahwa semua sekrup ketat dan posisi nozzle / flapper benar.

5. Tanggapan lambat atau pengoperasian lambat dan memastikan bahwa tekanan pasokan cukup dan aliran regulator tekanan cukup.

6. Sinyal umpan balik yang tidak stabil ️ periksa sensor perjalanan dan kabel penghubung untuk koneksi yang longgar atau rusak, dan periksa apakah tekanan udara pasokan stabil.

7. Kalibrasi otomatis gagal menyelesaikan

8. Kebocoran udara atau penurunan tekanan ️ memeriksa koneksi pasokan udara, relay, dan tabung aktuator untuk kebocoran; verifikasi tekanan udara pasokan antara 1,4 dan 7 bar.

9. Penetrasi kelembaban ke dalam kandang, memeriksa segel penutup, kelenjar kabel, dan kotak terminal; memverifikasi integritas IP66 / NEMA 4X.

10. Komunikasi HART intermiten

Model Pengganti

1. Samson TROVIS 3730-3

2. Samson 3730-6 (diupgrade dengan sensor tekanan)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (Foundation Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II

Catatan pemilihan: memverifikasi kompatibilitas flange pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan pasokan, dan perlindungan kandang sebelum mengganti model.3730-3 dirancang untuk satu tindakan atau dua tindakan aktuator pneumatik dan dapat berfungsi sebagai pengganti langsung untuk posisi analog yang lebih tuaTROVIS 3730-3 adalah perangkat pengganti yang ditunjuk karena 3730-3 akan dihentikan dalam waktu dekat.
