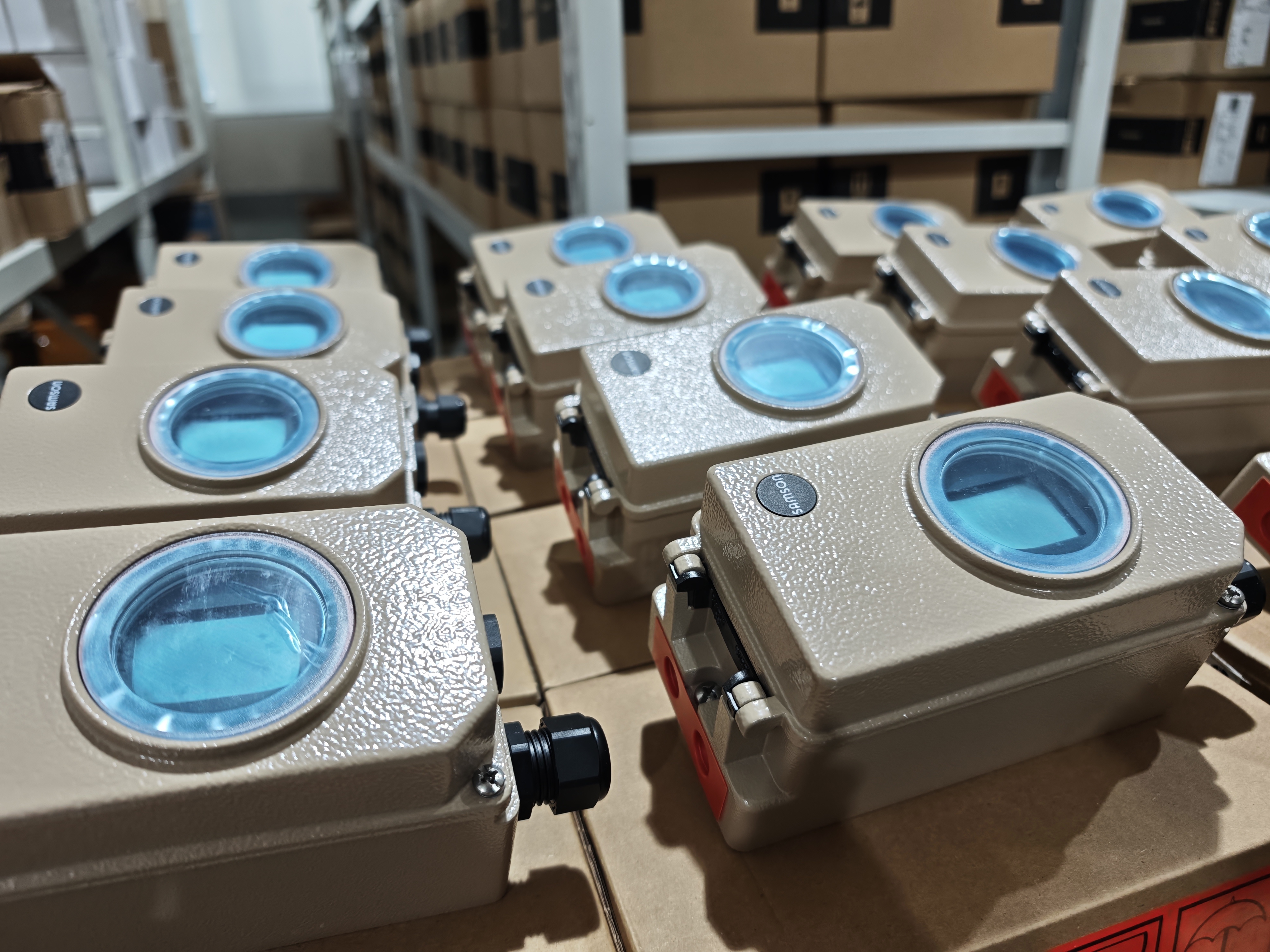

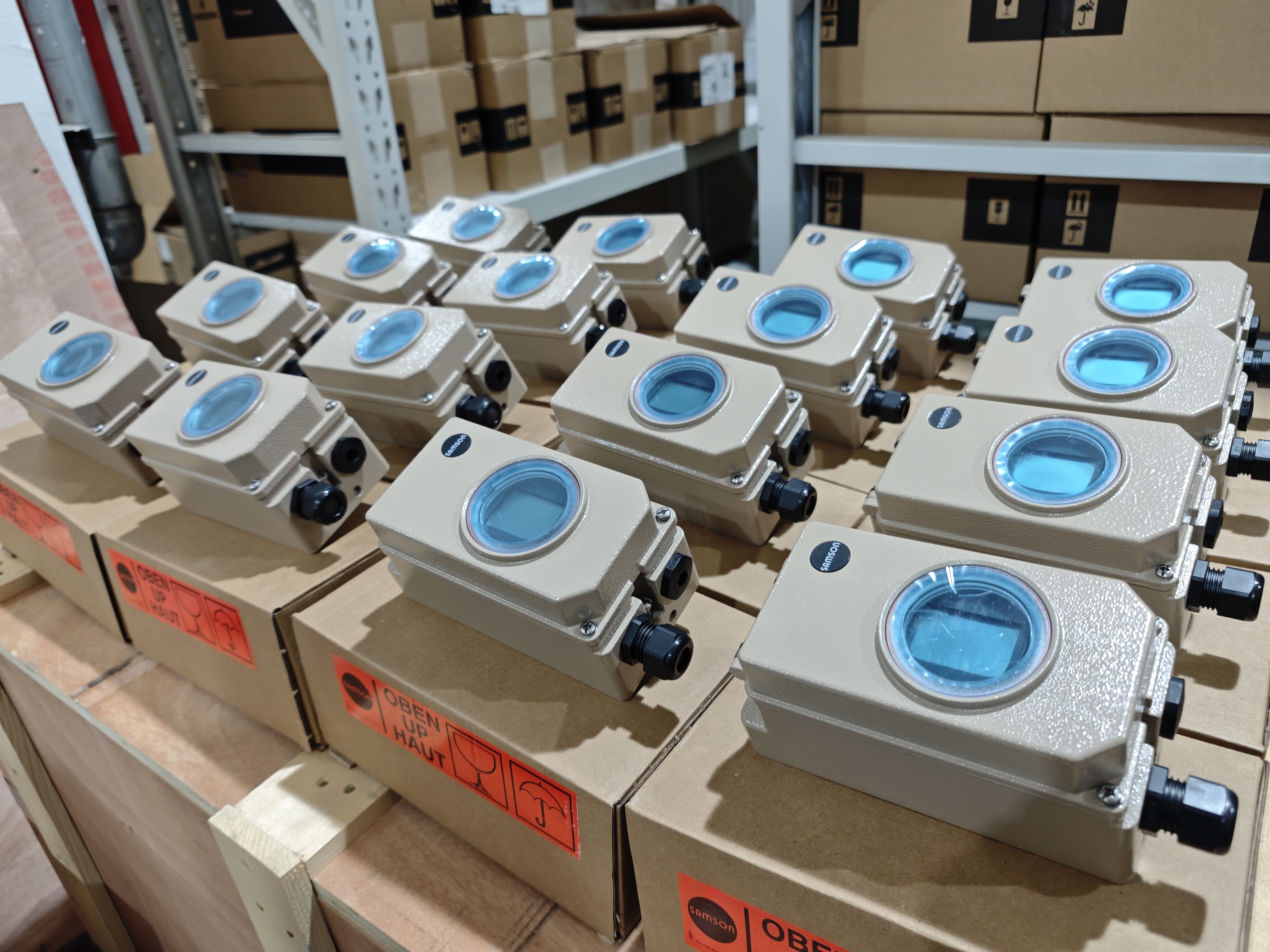

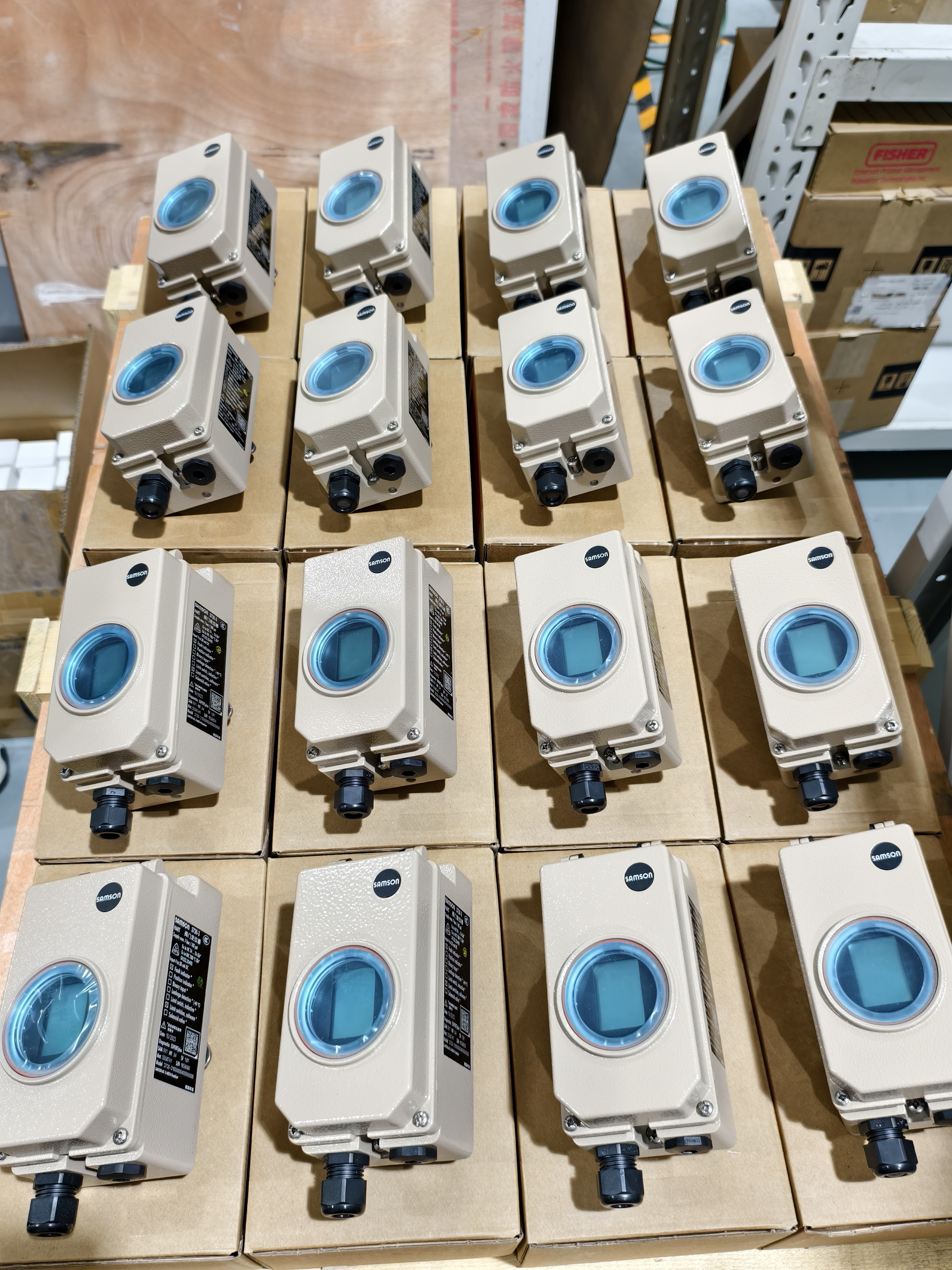

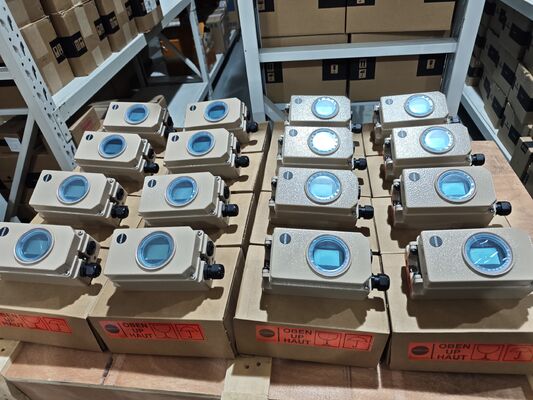

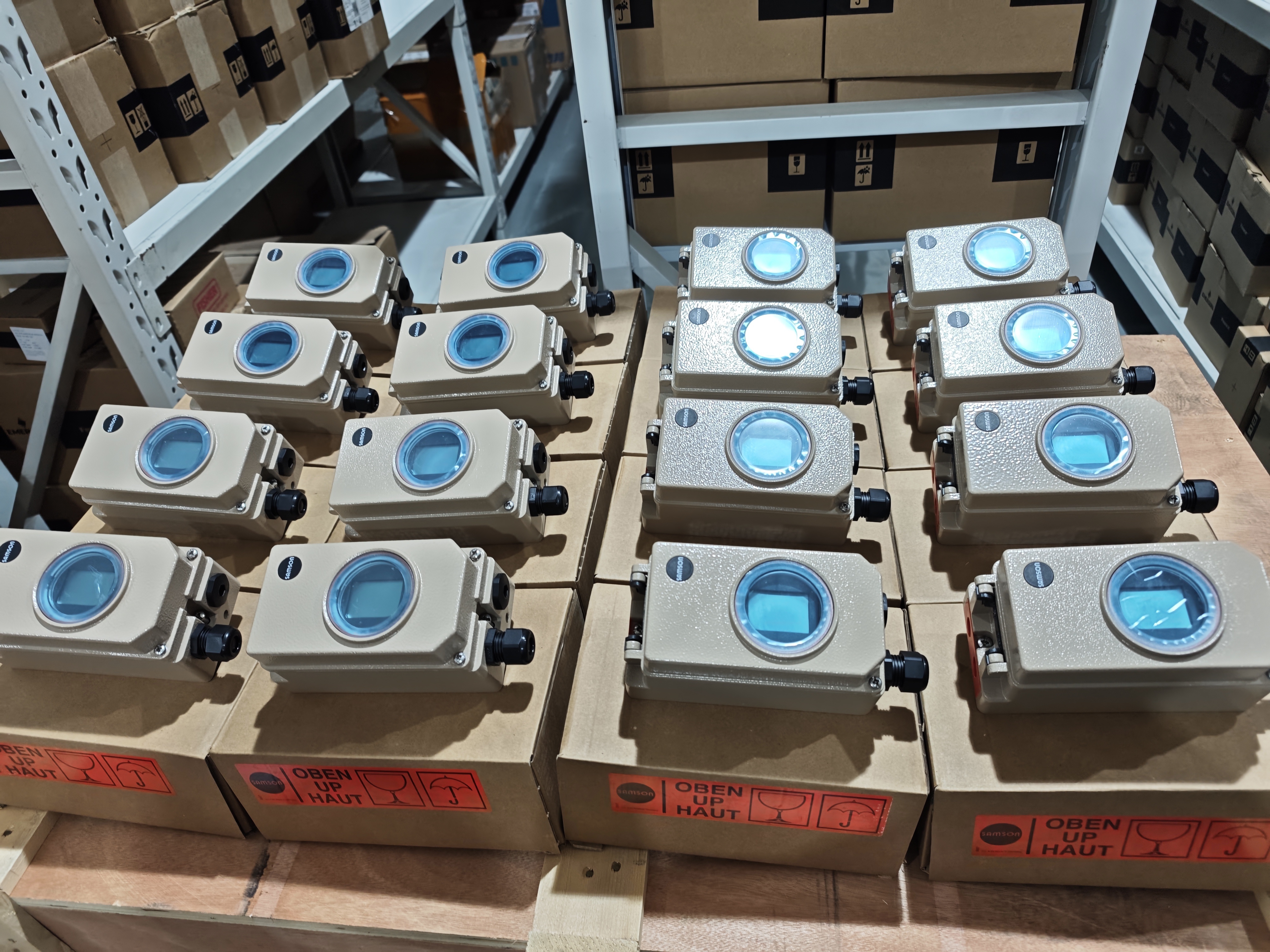

HART Valve Positioner dengan EXPERTplus Valve Diagnosis - Samson 3730-3 Electropneumatic Valve Positioner

Tinjauan Produk

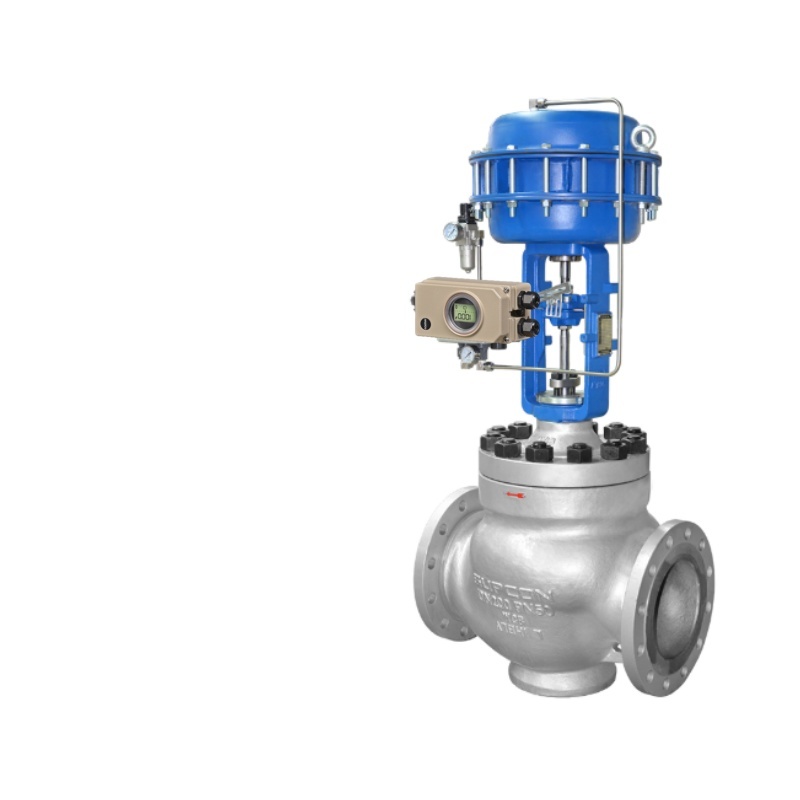

Samson 3730-3 Electropneumatic Valve Positioner adalah instrumen pintar yang berkomunikasi melalui HART yang memastikan penetapan posisi katup yang telah ditentukan sebelumnya ke sinyal kontrol 4-20 mA pada katup kontrol pneumatik. Tersedia sebagai positioner kerja tunggal atau kerja ganda untuk dipasang pada aktuator linier dan putar, mendukung rentang perjalanan dari 3,6 hingga 300 mm dan sudut bukaan dari 24° hingga 100°. 3730-3 menggunakan sistem penginderaan perjalanan non-kontak yang menghilangkan keausan mekanis dan menyederhanakan pemasangan pada aktuator dengan attachment integral IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845, atau SAMSON. Tampilan teks biasa dengan status dan pesan NAMUR Recommendation NE 107 memberikan gambaran status perangkat yang jelas, dan pengoperasian menu yang sederhana dengan satu kenop dan arah pembacaan yang dapat diputar memungkinkan pengaturan dan kalibrasi cepat dalam posisi pemasangan apa pun. Instrumen ini mendukung komunikasi HART 7 dan siap untuk SAM DIGITAL, memungkinkan integrasi dengan sistem manajemen aset modern. Diagnostik EXPERTplus terintegrasi untuk katup kontrol menyediakan data waktu nyata untuk pemeliharaan prediktif, merekam kondisi katup saat proses berjalan dan menghasilkan pesan tentang pekerjaan pemeliharaan yang diperlukan. Semua parameter disimpan dalam EEPROM non-volatile untuk melindungi pengaturan selama kehilangan daya, dan positioner adalah sistem dua kabel dengan beban listrik kecil 410 Ω. Mode inisialisasi substitusi memungkinkan positioner untuk dihidupkan dalam keadaan darurat saat pabrik beroperasi tanpa mengubah posisi katup. Positioner juga dilengkapi fungsi penutupan rapat yang dapat disesuaikan, pembatasan tekanan keluaran, dan pemantauan nol otomatis untuk menjaga akurasi jangka panjang.

Rumah terbuat dari aluminium die-cast atau baja tahan karat, memberikan perlindungan IP66 dan NEMA 4X terhadap debu, masuknya air, dan atmosfer korosif. Rentang udara suplai adalah 1,4 hingga 7 bar (20 hingga 105 psi), dan positioner menawarkan kapasitas udara tinggi untuk kontrol yang cepat dan stabil. 3730-3 memiliki sertifikasi perlindungan ledakan termasuk keamanan intrinsik, perlindungan oleh selungkup, dan keamanan yang ditingkatkan. Sensor suhu terintegrasi dan penghitung jam operasi memberikan wawasan diagnostik tambahan. Perangkat ini juga mencakup dua alarm posisi terprogram standar dan diagnostik mandiri dengan pesan yang dikeluarkan melalui kontak alarm kesalahan atau pemancar posisi analog opsional. Industri tipikal meliputi minyak dan gas, pemrosesan kimia, penyulingan, pembangkit listrik, pengolahan air, dan kontrol proses industri umum. Kombinasi kinerja kontrol benchmark, diagnostik EXPERTplus, dan desain modular yang siap masa depan menjadikan 3730-3 pilihan yang andal untuk otomatisasi katup, efisiensi pabrik, dan pemeliharaan prediktif.

Spesifikasi Teknis

Industri Aplikasi

1. Pemrosesan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Pembangkit listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Penyulingan dan regulasi tekanan pipa

7. Manufaktur farmasi

8. Kontrol proses industri umum

Industri-industri ini membutuhkan penentuan posisi katup yang akurat, komunikasi yang andal, dan kemampuan diagnostik canggih untuk menjaga efisiensi dan keselamatan produksi. 3730-3 sangat cocok untuk aplikasi dengan persyaratan waktu transit yang menantang, kondisi sekitar yang menantang, dan layanan throttling. Teknologi penginderaan perjalanan non-kontak memperpanjang masa pakai dan ideal untuk aktuator pneumatik Samson dan pihak ketiga. Dengan komunikasi HART dan diagnostik EXPERTplus, operator dapat mengakses data kondisi katup, tren kinerja, dan peringatan diagnostik tanpa memasuki area berbahaya, meningkatkan keselamatan dan memungkinkan pemeliharaan prediktif.

Masalah Umum

1. Positioner tidak merespons sinyal masukan – periksa loop 4-20 mA untuk kontinuitas, verifikasi bahwa sumber dapat menyediakan arus yang cukup, dan konfirmasikan bahwa koneksi listrik sudah benar; periksa komponen magnetoelektrik yang rusak, tekanan suplai yang salah, atau jalur udara yang tersumbat.

2. Posisi katup melampaui atau tertinggal dari setpoint – verifikasi bahwa posisi pivot tuas umpan balik sudah benar, periksa penyesuaian rentang dan nol, dan konfirmasikan bahwa magnet tidak kehilangan magnetnya.

3. Positioner berosilasi atau berburu – periksa penyesuaian sekrup keseimbangan amplifier, kurangi bukaan katup jarum throttle keluaran, dan verifikasi bahwa semua koneksi umpan balik aman dan kencang.

4. Linearitas buruk atau kesalahan besar – verifikasi pemasangan dan penyesuaian, periksa kebocoran udara dalam sistem pneumatik, periksa rakitan magnetoelektrik, dan pastikan semua sekrup kencang dan posisi nosel/flapper sudah benar.

5. Respons lambat atau operasi lamban – bersihkan pembatas di ruang diafragma, periksa nosel/flapper dari kerusakan, periksa kebocoran udara, verifikasi pemasangan pegas umpan balik, dan konfirmasikan bahwa tekanan suplai memadai dan aliran pengatur tekanan cukup.

6. Sinyal umpan balik tidak stabil – periksa sensor perjalanan dan kabel penghubung dari koneksi yang longgar atau rusak, dan verifikasi bahwa tekanan udara suplai stabil.

7. Kalibrasi otomatis gagal diselesaikan – periksa perjalanan aktuator, tekanan suplai, dan bahwa sensor perjalanan non-kontak diposisikan dengan benar; verifikasi tidak ada pengikatan mekanis.

8. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, relay, dan tabung aktuator dari kebocoran; verifikasi tekanan udara suplai antara 1,4 dan 7 bar.

9. Masuknya kelembaban ke dalam selungkup – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas IP66 / NEMA 4X.

10. Komunikasi HART intermiten – periksa kabel loop, pelindung, terminasi, dan alamat perangkat HART; verifikasi integrasi DTM/EDD dengan sistem kontrol.

Model Pengganti

1. Samson TROVIS 3730-3

2. Samson 3730-6 (upgrade dengan sensor tekanan)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, rentang perjalanan aktuator, jenis sinyal masukan, protokol komunikasi, tekanan suplai, dan perlindungan selungkup sebelum mengganti model. 3730-3 dirancang untuk aktuator pneumatik kerja tunggal atau kerja ganda dan dapat berfungsi sebagai pengganti langsung untuk positioner analog lama. TROVIS 3730-3 adalah perangkat pengganti yang ditunjuk karena 3730-3 akan dihentikan dalam waktu dekat.
