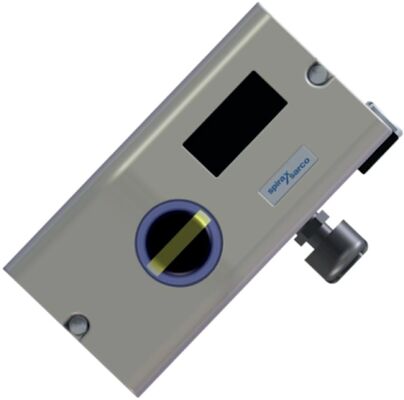

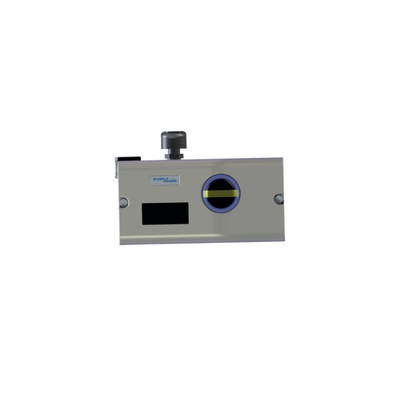

ATEX Certified HART 7 Smart Valve Positioner untuk Pengendalian Uap yang Tepat dan Sistem Pneumatic Valve Positioner

1
MOQ
US $2,500 ~ $6,500
harga
ATEX Certified HART 7 Smart Valve Positioner untuk Pengendalian Uap yang Tepat dan Sistem Pneumatic Valve Positioner
fitur Galeri Deskripsi Produk Peringkat & Ulasan Quote request suatu
fitur
Spesifikasi
Bahan: Paduan Aluminium
Kekuatan: Listrik
Tekanan: Tekanan Sedang, Tekanan Rendah
Struktur: Diafragma
Aplikasi: Umum, industri
Standar atau tidak standar: Standar
Jenis: Kontrol, pneumatik
Koneksi: Baut
Jenis koneksi: Benang
Jenis Penghubung: Baut
Menyoroti:

Spirax Sarco SP7 valve positioner

,

HART 7 Steam Control Positioner

,

Pneumatic Valve Positioner HART 7

Informasi dasar
Nama merek: Spirax Sarco
Nomor model: SP7
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: karton atau peti kayu, 30×30×30 cm
Waktu pengiriman: 5~8 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 2.800 unit per tahun
Deskripsi Produk

Tinjauan Produk

Spirax Sarco SP7 Smart Valve Positioner adalah instrumen yang dapat dikonfigurasi secara elektronik yang dirancang untuk kontrol presisi aktuator linier dan putar pneumatik yang sesuai dengan standar NAMUR. Ia menerima sinyal kontrol 4-20 mA DC dan mengubahnya menjadi tekanan keluaran pneumatik proporsional untuk menggerakkan aktuator katup, menjamin proporsionalitas yang tepat antara langkah katup dan sinyal masukan listrik. Versi SP7-10 menyertakan antarmuka komunikasi lokal (LCI) sebagai standar, dan modul komunikasi HART opsional memungkinkan komunikasi melalui sinyal 20 mA. Revisi HART 5 atau HART 7 tersedia untuk memenuhi platform manajemen aset yang berbeda. Untuk aplikasi fieldbus, SP7-11 mendukung PROFIBUS PA dan SP7-12 mendukung FOUNDATION Fieldbus. Selain masukan setpoint analog, positioner dilengkapi dengan masukan digital untuk mengaktifkan fungsi sistem kontrol dan keluaran digital untuk alarm kolektif dan pesan kesalahan. Unit ini menampilkan penentuan parameter kontrol yang sepenuhnya otomatis dan adaptasi ke positioner, yang memberikan penghematan waktu yang cukup besar selama commissioning dan perilaku kontrol yang optimal. Konstruksi modularnya yang ringkas dan rasio biaya-kinerja yang sangat baik menjadikannya pilihan praktis untuk instalasi baru maupun proyek retrofit.

Rumah positioner adalah casing aluminium die-cast dengan cat anti-korosif, cocok untuk instalasi luar ruangan. Rentang suplai udara adalah 1,4 hingga 6,0 bar (20,3 hingga 87 psi g), dan kualitas udara harus memenuhi ISO 8573-1:2010 Kelas 3:3:3. Tekanan keluaran berkisar dari 0 hingga 100% dari tekanan suplai. Cakupan langkah aktuator adalah 20 mm hingga 150 mm untuk aktuator linier dan 55° hingga 90° untuk aktuator putar. Rentang suhu operasi adalah -40 hingga +85°C. SP7-1* membawa peringkat ATEX II 2 G Ex ib IIC T6, T4…T1 Gb dan IECEx untuk aplikasi yang aman secara intrinsik di area berbahaya. Industri tipikal termasuk kontrol uap dan fluida industri, pemrosesan kimia dan petrokimia, produksi makanan dan minuman, manufaktur farmasi, dan kontrol proses industri umum. Kombinasi penyetelan otomatis, komunikasi digital, dan sertifikasi area berbahaya menjadikan SP7 pilihan yang andal untuk kontrol katup yang presisi dan efisiensi pabrik.

Spesifikasi Teknis



Parameter Spesifikasi
Model SP7 (SP7-10 / SP7-11 / SP7-12)
Tipe Produk Smart Valve Positioner
Sinyal Masukan 4-20 mA (rentang terpisah amplitudo minimum 8 mA) atau PROFIBUS PA atau FOUNDATION Fieldbus
Protokol Komunikasi HART 5 / HART 7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12)
Impedansi Maks 485 ±15 Ω (hanya untuk sinyal masukan 4-20 mA)
Tekanan Suplai Udara 1,4 hingga 6,0 bar (20,3 hingga 87 psi g)
Kualitas Udara ISO 8573-1:2010 Kelas 3:3:3
Tekanan Keluaran 0 hingga 100% dari tekanan suplai
Langkah Aktuator (Linier) 20 mm hingga 150 mm
Langkah Aktuator (Putar) 55° hingga 90°
Aksi Aksi tunggal / ventilasi gagal / Aksi ganda
Perlindungan Enklosur Rumah aluminium die-cast dengan cat anti-korosif
Suhu Operasi -40 hingga +85°C
Koneksi Udara 1/4" NPT betina
Deviasi ≤ 0,5 %
Pita Toleransi 0,3 hingga 10 %, dapat diatur
Zona Mati yang Dapat Dikonfigurasi 0,1 hingga 10 %
Masukan Digital 1 (mengaktifkan fungsi sistem kontrol)
Keluaran Digital 1 (alarm kolektif/pesan kesalahan)
Persetujuan ATEX II 2 G Ex ib IIC T6, T4…T1 Gb; IECEx; CCC; NEPSI
Bahan Rumah Aluminium die-cast
Berat Sekitar 2,5 kg
Garansi 12 bulan

Industri Aplikasi

  1. Kontrol uap dan fluida industri

  2. Pemrosesan kimia dan petrokimia

  3. Produksi makanan dan minuman

  4. Manufaktur farmasi

  5. Pembangkit listrik

  6. Pengolahan air dan air limbah

  7. Pabrik pulp dan kertas

  8. Kontrol proses industri umum

Industri-industri ini memerlukan pemosisian katup yang akurat, komunikasi yang andal, dan penyetelan otomatis untuk menjaga efisiensi dan keselamatan proses. SP7 sangat cocok untuk aplikasi kontrol uap di mana regulasi suhu dan tekanan yang tepat sangat penting. Pemasangannya yang sesuai dengan NAMUR membuatnya kompatibel dengan berbagai aktuator pneumatik Spirax Sarco, termasuk aktuator putar BVA300 dan seri aktuator linier PN1600, PNS3000, PNS4000, PN9000, dan TN2000. Blok pengukur tekanan opsional memungkinkan pemantauan lokal tekanan suplai dan keluaran. Dengan komunikasi HART atau fieldbus, operator dapat mengakses data kondisi katup dan peringatan diagnostik dari jarak jauh, meningkatkan keselamatan dan memungkinkan pemeliharaan prediktif.

Masalah Umum

  1. Positioner tidak merespons sinyal masukan – periksa loop 4-20 mA untuk kontinuitas, verifikasi bahwa sumber dapat memasok arus yang cukup, dan konfirmasikan bahwa impedansi tidak melebihi 485 ±15 Ω; periksa tekanan dan kualitas suplai udara.

  2. Katup tidak bergerak dengan perubahan setpoint – verifikasi koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa sinyal masukan yang benar mencapai instrumen dan bahwa penyetelan otomatis telah selesai dengan sukses.

  3. Tampilan lokal tidak berfungsi – periksa catu daya dan verifikasi bahwa koneksi terminal aman.

  4. Penyetelan otomatis gagal diselesaikan – periksa langkah aktuator berada dalam rentang 20 hingga 150 mm (linier) atau 55° hingga 90° (putar), verifikasi tekanan suplai antara 1,4 dan 6,0 bar, dan pastikan tidak ada pengikatan mekanis.

  5. Umpan balik posisi tidak akurat – verifikasi tautan umpan balik dan kalibrasi ulang positioner menggunakan antarmuka lokal atau komunikator HART.

  6. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, relai, dan tabung aktuator dari kebocoran; verifikasi kualitas udara memenuhi ISO 8573-1:2010 Kelas 3:3:3.

  7. Katup macet atau solenoid macet – jalankan tes diagnostik untuk mengidentifikasi gesekan rakitan katup, masalah pegas aktuator, atau masalah poros.

  8. Gesekan rakitan katup berlebihan – lakukan analisis gesekan diagnostik dan bandingkan dengan baseline; periksa kondisi packing dan stem.

  9. Masuknya kelembaban ke dalam enklosur – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas rumah dan kondisi lapisan anti-korosif.

  10. Komunikasi HART intermiten – periksa kabel loop, pelindung, terminasi, dan alamat perangkat HART; verifikasi integrasi DTM/EDD dengan sistem kontrol.

Model Pengganti

  1. Spirax Sarco SP7-20 Series

  2. Spirax Sarco SP7-21 (PROFIBUS PA)

  3. Spirax Sarco SP7-22 (FOUNDATION Fieldbus)

  4. Spirax Sarco EP6 Electro-Pneumatic Positioner

  5. Fisher DVC2000

  6. Fisher DVC6200

  7. Samson 3730-3

  8. Masoneilan SVI II AP

  9. Flowserve Logix 520MD

  10. Neles ND9000 Series

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, rentang langkah aktuator, jenis sinyal masukan, protokol komunikasi, tekanan suplai, dan perlindungan enklosur sebelum mengganti model. SP7 dirancang untuk aktuator pneumatik linier dan putar yang sesuai dengan NAMUR dan dapat berfungsi sebagai pengganti langsung untuk positioner analog lama. Seri SP7-20 menawarkan fungsionalitas serupa dengan elektronik yang diperbarui dan kemampuan diagnostik yang ditingkatkan.
