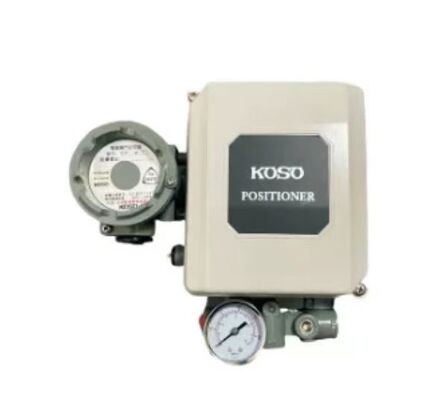

KOSO EP800 Electro-Pneumatic Positioner dengan Pilot Non-Bleeding dan 4-20 mA DC Input untuk Kontrol Positioner Valve Aluminium Alloy

Tinjauan Produk

KOSO EP800 Electro-Pneumatic Valve Positioner adalah instrumen ringkas yang terbukti di lapangan yang memposisikan katup kontrol yang dioperasikan aktuator pneumatik menggunakan sinyal input 4-20 mA DC. Ini mengubah sinyal kontrol listrik menjadi output tekanan udara proporsional, menggunakan umpan balik posisi batang katup untuk mencapai pemosisian yang akurat dan berulang sesuai dengan sinyal kontrol. Seri EP800 tersedia dalam tiga konfigurasi utama: EPA800 untuk aktuator kerja tunggal, EPC800 untuk aktuator kerja ganda, dan EPB800 khusus untuk aktuator KOSO 5200LA. Positioner menggunakan prinsip keseimbangan gaya dengan katup pilot non-bleeding yang mengonsumsi udara hanya saat katup bergerak, secara signifikan mengurangi konsumsi udara kondisi tunak dibandingkan dengan positioner tipe bleeding tradisional. Desain katup pilot dibagikan antara tipe kerja tunggal dan kerja ganda, dan konversi di antaranya dimungkinkan. Sinyal input dapat dikonfigurasi untuk operasi rentang terpisah melalui penyesuaian rentang dan nol, mendukung rentang 4-12 mA dan 12-20 mA selain sinyal 4-20 mA standar. EP800 dapat digunakan dengan aktuator pengembali pegas dan kerja ganda, dan dengan menyesuaikan pegas kontrol kapasitas bawaan, positioner dapat dicocokkan dengan aktuator berkapasitas rendah atau tinggi.

Rumah dirancang untuk lingkungan industri yang menuntut dan tersedia dalam versi tahan cuaca, tahan ledakan, dan tahan ledakan yang aman secara intrinsik. Rentang tekanan udara suplai adalah 140 hingga 700 kPa (beberapa model 140 hingga 800 kPa), dan konsumsi udara pada tekanan output 50% adalah 5 Nl/menit untuk tipe kerja tunggal pada suplai 140 kPa dan 15 Nl/menit untuk tipe kerja ganda pada suplai 400 kPa. Kapasitas maksimum saat sisi output dibuang ke atmosfer adalah 175 Nl/menit untuk tipe kerja tunggal pada suplai 140 kPa dan 400 Nl/menit untuk tipe kerja ganda pada suplai 400 kPa. Spesifikasi kinerja meliputi linearitas ±1,0% untuk tipe kerja tunggal dan ±1,5% untuk tipe kerja ganda, dengan histeresis masing-masing 0,5% dan 0,8%. Tingkat respons dan pengulangan adalah 0,1% dan 0,2% untuk tipe kerja tunggal, dan 0,2% dan 0,3% untuk tipe kerja ganda. Positioner tersedia dengan rentang suhu ambien standar -20 hingga +80°C, versi suhu rendah yang mencakup -50 hingga +60°C, dan versi suhu tinggi untuk 0 hingga +100°C. Koneksi udara dan listrik masing-masing adalah Rc 1/4 dan G1/2. Industri tipikal meliputi pembangkit listrik, petrokimia, pemrosesan kimia, dan otomatisasi industri umum. Kombinasi konsumsi udara rendah, konfigurasi fleksibel, dan konstruksi yang kuat menjadikan EP800 pilihan yang andal untuk otomatisasi katup dan efisiensi kontrol proses.

Spesifikasi Teknis

Industri Aplikasi

1. Pembangkit listrik

2. Pemrosesan petrokimia

3. Pemrosesan kimia

4. Otomatisasi industri umum

5. Pengolahan air dan air limbah

6. Pabrik pulp dan kertas

7. Produksi makanan dan minuman

8. Manufaktur farmasi

Industri-industri ini membutuhkan pemosisian katup yang akurat, operasi yang andal di lingkungan yang menuntut, dan konsumsi udara yang efisien untuk menjaga efisiensi dan keselamatan proses. EP800 sangat cocok untuk aplikasi di mana konsumsi udara kondisi tunak yang rendah penting untuk penghematan energi, dan di mana konfigurasi fleksibel untuk aktuator kerja tunggal atau kerja ganda diperlukan. Desain katup pilot non-bleedingnya memastikan udara hanya dikonsumsi selama pergerakan katup, mengurangi biaya operasional. Positioner dapat digunakan dengan aktuator pneumatik KOSO dan pihak ketiga yang mematuhi antarmuka pemasangan standar. Dengan opsi rentang suhu yang luas dan sertifikasi tahan ledakan, EP800 dapat diterapkan di area berbahaya serta lokasi pabrik biasa.

Masalah Umum

1. Positioner tidak merespons sinyal input – periksa loop 4-20 mA untuk kontinuitas, verifikasi bahwa impedansi input adalah 250 Ω ±5%, dan konfirmasikan bahwa tekanan udara suplai antara 140 dan 700 kPa; periksa lubang paking konstan untuk penyumbatan.

2. Katup tidak bergerak dengan perubahan setpoint – verifikasi koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa sinyal input yang benar mencapai instrumen dan bahwa katup pilot tidak macet.

3. Tekanan output berubah perlahan selama gerakan ke bawah – periksa diafragma penguat di positioner untuk kerusakan atau keausan; ganti jika perlu.

4. Linearitas buruk – periksa rakitan magnet untuk koneksi yang longgar atau belum disolder; verifikasi bahwa tautan umpan balik terhubung dan disesuaikan dengan benar.

5. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, katup pilot, dan selang aktuator untuk kebocoran; verifikasi kualitas udara suplai dan bahwa katup pilot non-bleeding berfungsi dengan benar.

6. Positioner berosilasi atau berburu – sesuaikan pengaturan pegas kontrol kapasitas, verifikasi bahwa tautan umpan balik aman, dan konfirmasikan bahwa aktuator tidak terlalu besar untuk aplikasi.

7. Konsumsi udara konstan lebih tinggi dari yang diharapkan – verifikasi bahwa katup pilot dalam mode non-bleeding dan tidak macet dalam posisi bleeding; periksa kebocoran udara internal.

8. Operasi rentang terpisah tidak berfungsi – verifikasi bahwa penyesuaian rentang dan nol telah dikonfigurasi dengan benar untuk rentang 4-12 mA atau 12-20 mA.

9. Masuknya kelembaban ke dalam selungkup – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas tahan cuaca atau tahan ledakan.

10. Operasi tidak menentu di lingkungan getaran tinggi – verifikasi bahwa positioner terpasang dengan aman dengan semua pengencang dikencangkan, dan periksa koneksi tautan umpan balik yang longgar.

Model Pengganti

1. KOSO PP800 Pneumatic-Pneumatic Positioner (platform yang sama, input sinyal pneumatik)

2. KOSO EP800 Series – EPA801, EPB801, EPC801

3. KOSO EP800 Series – EPA811, EPB811, EPC811

4. KOSO EP800 Series – EPA821, EPB821, EPC821

5. KOSO EP800 Series – EPA824

6. Fisher DVC2000

7. Fisher DVC6200

8. Samson 3730-3

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, tipe aktuator (kerja tunggal atau kerja ganda), rentang gerakan, tipe sinyal input, tekanan suplai, dan perlindungan selungkup sebelum mengganti model. EP800 dirancang untuk katup kontrol yang dioperasikan aktuator pneumatik dan dapat digunakan dengan aktuator KOSO dan pihak ketiga. Untuk komunikasi digital dan diagnostik lanjutan, pertimbangkan untuk meningkatkan ke KOSO KGP5000 smart valve positioner.
