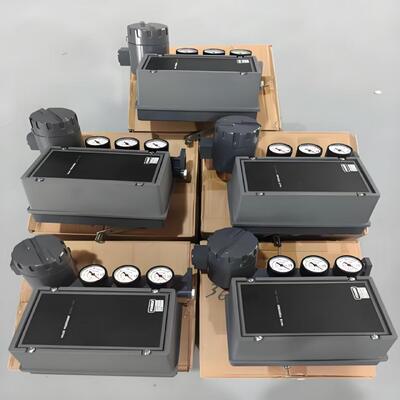

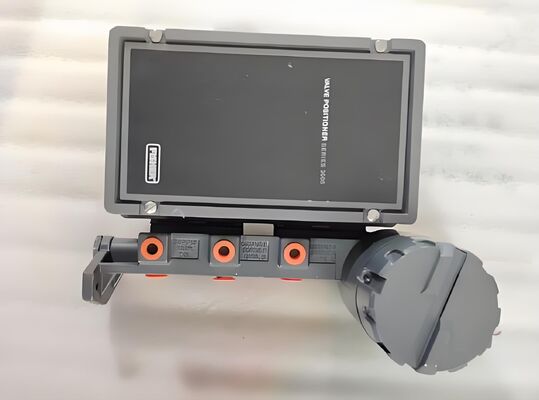

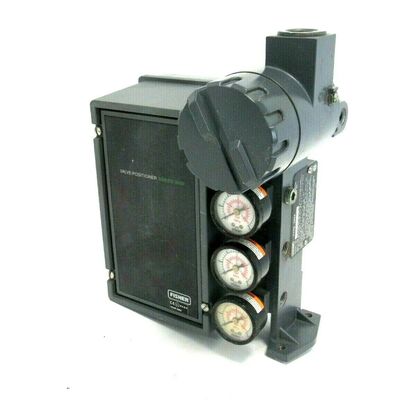

Fisher 3620J Electro-Pneumatic Valve Positioner dengan Katup Bypass Integral dan Desain Force-Balance untuk Kontrol Presisi 4-20 mA DC

Ikhtisar Produk

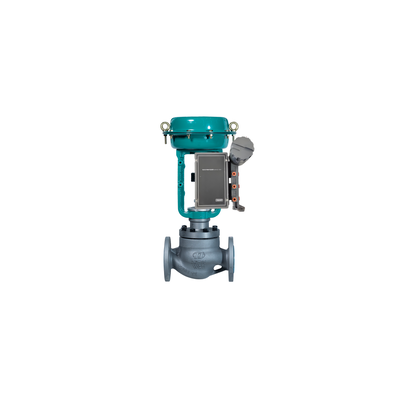

Fisher 3620J Electro-Pneumatic Valve Positioner adalah instrumen yang terbukti di lapangan, dirancang untuk memposisikan katup kontrol batang geser yang digerakkan diafragma menggunakan sinyal input listrik DC 4-20 mA. Ini mengubah sinyal kontrol listrik menjadi tekanan output pneumatik proporsional ke aktuator, memastikan pemosisian katup yang akurat dan berulang untuk layanan throttling dan on/off. 3620J menggunakan mekanisme nozzle/flapper dan relay bersama dengan modul konverter I/P terintegrasi, memberikan respons cepat dan stabilitas frekuensi tinggi. Konstruksinya yang ringkas dan kokoh memungkinkan pemasangan di posisi mana pun dan memberikan ketahanan yang sangat baik terhadap getaran, yang sangat penting untuk kinerja yang andal di lingkungan pabrik yang keras. Positioner dilengkapi katup bypass terintegrasi yang memungkinkan operasi manual katup selama perawatan tanpa melepas instrumen dari layanan. Penyesuaian nol dan rentang dapat diakses untuk kalibrasi yang mudah, dan aksi dapat dibalik di lapangan antara langsung dan terbalik tanpa suku cadang tambahan. 3620J kompatibel dengan berbagai aktuator pneumatik Fisher dan pihak ketiga yang mematuhi antarmuka pemasangan standar. Karena bagian pneumatik tetap terbukti di lapangan dan lugas, pemeliharaan dan pemecahan masalah sederhana bagi teknisi instrumen.

Rumah adalah casing aluminium die-cast dengan lapisan tahan korosi, memberikan perlindungan IP54 sebagai standar. Rentang tekanan suplai hingga 100 psi (6,9 bar), dan tekanan output dapat mencapai 95% dari suplai. Konsumsi udara kondisi tunak rendah, berkontribusi pada efisiensi energi. Rentang suhu operasi adalah -40 hingga +71°C (-40 hingga +160°F). 3620J membawa sertifikasi termasuk ATEX, CSA, dan FM untuk instalasi area berbahaya, dengan versi intrinsically safe dan explosion-proof tersedia. Industri tipikal termasuk minyak dan gas, pemrosesan kimia, penyulingan, pembangkit listrik, pengolahan air, dan kontrol proses industri umum. Kombinasi keandalan force-balance, bypass terintegrasi, input elektro-pneumatik, dan cakupan sertifikasi yang luas menjadikan 3620J pilihan yang dapat diandalkan untuk otomatisasi katup, terutama dalam aplikasi di mana positioner elektro-pneumatik yang terbukti dan lugas lebih disukai.

Spesifikasi Teknis

Industri Aplikasi

1. Pemrosesan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Pembangkit listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Penyulingan dan regulasi tekanan pipa

7. Manufaktur farmasi

8. Kontrol proses industri umum

Industri-industri ini membutuhkan pemosisian katup yang akurat dan operasi yang andal di lingkungan yang menuntut. 3620J sangat cocok untuk layanan throttling pada katup batang geser yang digerakkan diafragma, di mana desain force-balance dan ketidakpekaan getarannya memastikan kontrol yang stabil. Katup bypass terintegrasi menyederhanakan pemeliharaan dengan memungkinkan operasi manual tanpa melepas positioner dari layanan. Dengan portofolio sertifikasi yang luas, 3620J dapat digunakan di area berbahaya maupun lokasi pabrik biasa. Positioner dirancang untuk digunakan dengan aktuator pneumatik Fisher dan pihak ketiga yang mematuhi antarmuka pemasangan standar.

Masalah Umum

1. Positioner tidak merespons sinyal input – periksa loop 4-20 mA untuk kontinuitas, verifikasi impedansi input, konfirmasikan tekanan suplai memadai, dan periksa konverter I/P dan rakitan nozzle/flapper dari kontaminasi.

2. Katup tidak bergerak dengan perubahan setpoint – verifikasi koneksi pneumatik dan tekanan suplai; konfirmasikan bahwa sinyal input yang benar mencapai instrumen dan bahwa katup bypass tertutup.

3. Positioner berosilasi atau berburu – sesuaikan penyesuaian relay dan nozzle, verifikasi linkage umpan balik aman, dan konfirmasikan aktuator tidak terlalu besar.

4. Linearitas buruk atau kesalahan besar – verifikasi geometri linkage umpan balik dan penyesuaian rentang, periksa kebocoran udara, dan periksa nozzle/flapper dari keausan.

5. Respons lambat – bersihkan pembatas dan nozzle, periksa relay dan konverter I/P, periksa kebocoran, dan konfirmasikan tekanan suplai memadai.

6. Tekanan output tidak stabil – periksa stabilitas tekanan udara suplai, periksa celah nozzle/flapper, dan verifikasi ketegangan pegas umpan balik force-balance.

7. Kalibrasi tidak selesai – 3620J menggunakan kalibrasi manual; verifikasi perjalanan katup berada dalam rentang terukur, periksa posisi tuas umpan balik, dan konfirmasikan orientasi nozzle.

8. Kebocoran udara atau penurunan tekanan – periksa koneksi suplai udara, relay, dan tabung aktuator; verifikasi tekanan suplai hingga 100 psi.

9. Masuknya kelembaban ke dalam enclosure – periksa segel penutup, kelenjar kabel, dan kotak terminal; verifikasi integritas IP54 dan pertimbangkan peningkatan IP65 jika diperlukan.

10. Operasi tidak menentu di lingkungan getaran tinggi – verifikasi pemasangan yang aman, periksa koneksi linkage umpan balik yang longgar, dan konfirmasikan posisi pemasangan yang kaku.

Model Pengganti

1. Fisher 3582 Pneumatic Valve Positioner

2. Fisher 3610J Electro-Pneumatic Valve Positioner

3. Fisher 3620J Electro-Pneumatic Valve Positioner

4. Fisher 3660 Valve Positioner

5. Fisher 3661 Valve Positioner

6. Fisher DVC2000 Digital Valve Positioner

7. Fisher DVC6200 Digital Valve Positioner

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Catatan pemilihan: verifikasi kompatibilitas flensa pemasangan, tipe aktuator, rentang langkah, tipe sinyal input, tekanan suplai, dan perlindungan enclosure sebelum mengganti model. 3620J cocok untuk aktuator diafragma aksi tunggal dengan antarmuka pemasangan standar. Untuk komunikasi digital dan diagnostik lanjutan, pertimbangkan untuk meningkatkan ke seri Fisher DVC.
