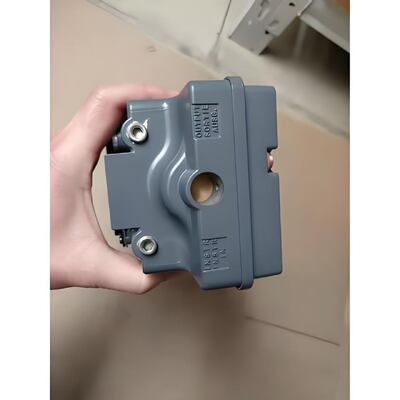

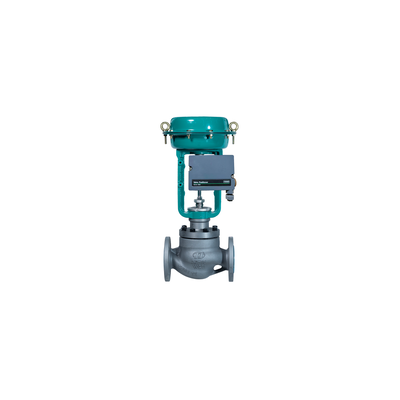

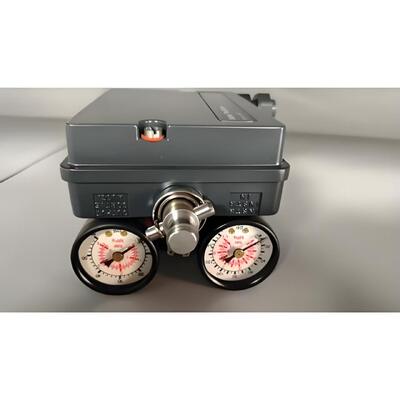

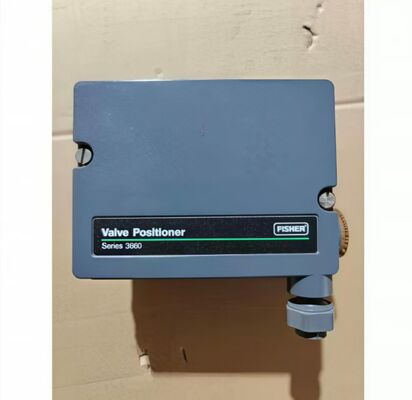

Fisher 3661 Electro-Pneumatic Valve Positioner dengan Desain Bypass Integral dan Force-Balance untuk Pengendalian DC 4-20 mA

Ringkasan Produk

Fisher 3661 Electro-Pneumatic Valve Positioner adalah lapangan terbukti,alat penimbang gaya yang dirancang untuk menempatkan katup kontrol batang geser yang diaktifkan diafragma menggunakan sinyal input listrik DC 4-20 mAHal ini mengubah sinyal kontrol listrik ke tekanan keluaran pneumatik proporsional untuk aktuator, memastikan posisi katup yang akurat dan berulang untuk throttling dan on / off service.3661 menggunakan nozzle / flapper dan mekanisme relay bersama dengan modul konverter I / P integral, memberikan respons cepat dan stabilitas frekuensi tinggi. konstruksi kompak, kokoh memungkinkan pemasangan di posisi apapun dan memberikan ketahanan yang sangat baik terhadap getaran,yang penting untuk kinerja yang dapat diandalkan dalam lingkungan tanaman yang kerasPosisier dilengkapi dengan katup bypass integral yang memungkinkan pengoperasian manual katup selama pemeliharaan tanpa mengeluarkan instrumen dari layanan.Pengaturan nol dan rentang dapat diakses untuk kalibrasi yang mudah, dan tindakan dapat dibalik medan antara langsung dan mundur tanpa bagian tambahan.3661 kompatibel dengan berbagai Fisher dan pihak ketiga aktuator pneumatik yang sesuai dengan antarmuka pemasangan standarKarena bagian pneumatik tetap teruji lapangan dan mudah, pemeliharaan dan pemecahan masalah sederhana bagi teknisi instrumen.

Perumahan ini adalah casing aluminium die-cast dengan finish tahan korosi, memberikan perlindungan IP54 sebagai standar.dan tekanan output dapat mencapai 95% dari pasokan. Konsumsi udara dalam keadaan stabil rendah, berkontribusi pada efisiensi energi. kisaran suhu operasi adalah -40 sampai +71 ° C (-40 sampai +160 ° F). 3661 membawa sertifikasi termasuk ATEX, CSA,dan FM untuk instalasi area berbahayaIndustri khas termasuk minyak dan gas, pengolahan kimia, pemurnian, pembangkit listrik, pengolahan air,dan kontrol proses industri umumKombinasi keandalan keseimbangan gaya, bypass integral, input elektro-pneumatik, dan cakupan sertifikasi yang luas membuat 3661 pilihan yang dapat diandalkan untuk otomatisasi katup,Terutama dalam aplikasi di mana, posisi elektro-pneumatik yang lurus lebih disukai.

Spesifikasi Teknis

Industri Aplikasi

1. Pengolahan minyak dan gas

2. Pabrik kimia dan petrokimia

3. Generasi listrik

4. Pengolahan air dan air limbah

5. Pabrik pulp dan kertas

6. Pengaturan tekanan pengolahan dan pipa

7. Pabrik farmasi

8. Kontrol proses industri umum

Industri ini membutuhkan posisi katup yang akurat dan operasi yang dapat diandalkan di lingkungan yang menuntut.3661 sangat cocok untuk layanan throttling pada diafragma-dioperasikan katup batang geser, di mana desain keseimbangan gaya dan ketidak peka getaran memastikan kontrol yang stabil.Katup bypass integral menyederhanakan pemeliharaan dengan memungkinkan pengoperasian manual tanpa mengeluarkan posisier dari layananDengan portofolio sertifikasi yang luas, 3661 dapat digunakan di daerah berbahaya serta lokasi pabrik biasa.Posisier dirancang untuk digunakan dengan Fisher dan pemicu pneumatik pihak ketiga yang sesuai dengan antarmuka pemasangan standar.

Masalah Umum

1. Positioner tidak merespons sinyal masukan. Periksa rangkaian 4-20 mA untuk kontinuitas, periksa impedansi masukan, konfirmasi tekanan pasokan cukup.dan memeriksa konverter I/P dan nozzle/flapper untuk kontaminasi.

2. Katup tidak berdetak dengan perubahan titik pengaturan ️ memverifikasi koneksi pneumatik dan tekanan pasokan; konfirmasi bahwa sinyal masuk yang benar mencapai instrumen dan bahwa katup bypass ditutup.

3. Positioner berosilasi atau berburu, menyesuaikan rel dan nozzle, memverifikasi bahwa hubungan umpan balik aman, dan memastikan aktuator tidak terlalu besar.

4. Linearitas yang buruk atau kesalahan besar verifikasi geometri hubungan umpan balik dan penyesuaian rentang, periksa kebocoran udara, dan periksa nozel / flapper untuk keausan.

5. Tanggapan lambat ️ bersihkan penghambat dan nozel, periksa relay dan konverter I/P, periksa kebocoran, dan pastikan tekanan pasokan cukup.

6. Tekanan keluaran yang tidak stabil ️ memeriksa stabilitas tekanan udara pasokan, memeriksa celah nozzle/flapper, dan memverifikasi tegangan pegas air mancur umpan balik gaya.

7. Kalibrasi tidak selesai ∙ 3661 menggunakan kalibrasi manual; verifikasi perjalanan katup berada dalam kisaran nominal, periksa posisi tuas umpan balik, dan konfirmasi orientasi nozel.

8. Kebocoran udara atau penurunan tekanan ️ memeriksa koneksi pasokan udara, relay, dan tabung aktuator; verifikasi tekanan pasokan hingga 100 psi.

9. Penetrasi kelembaban ke dalam kandang, periksa segel tutup, kelenjar kabel, dan kotak terminal; verifikasi integritas IP54 dan pertimbangkan peningkatan IP65 jika diperlukan.

10. Operasi yang tidak menentu dalam lingkungan getaran tinggi ️ memverifikasi pemasangan yang aman, memeriksa koneksi penghubung umpan balik yang longgar, dan mengkonfirmasi posisi pemasangan yang kaku.

Model Pengganti

1. Fisher 3582 Pneumatic Valve Positioner

2. Fisher 3610J Elektropneumatik Valve Positioner

3. Fisher 3620J Positioner katup elektro-pneumatik

4. Fisher 3660 Valve Positioner

5. Fisher DVC2000 Digital Valve Positioner

6. Fisher DVC6200 Digital Valve Positioner

7. Masoneilan SVI II

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Catatan pemilihan: periksa kompatibilitas flange pemasangan, jenis aktuator, rentang stroke, jenis sinyal masukan, tekanan pasokan, dan perlindungan kandang sebelum mengganti model.3661 cocok satu tindakan diafragma aktuator dengan antarmuka pemasangan standarUntuk komunikasi digital dan diagnostik canggih, pertimbangkan untuk meningkatkan ke seri Fisher DVC.
