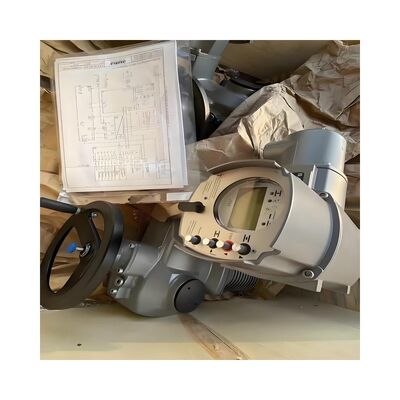

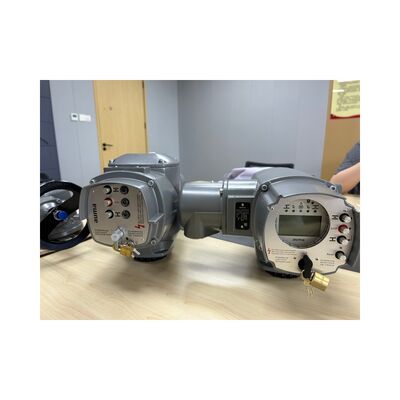

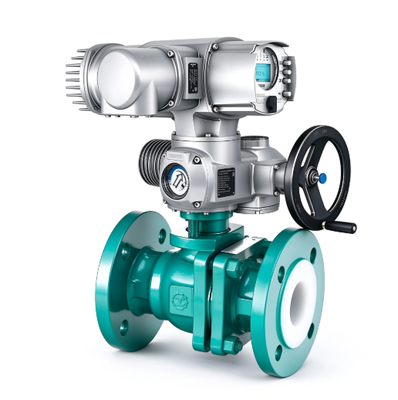

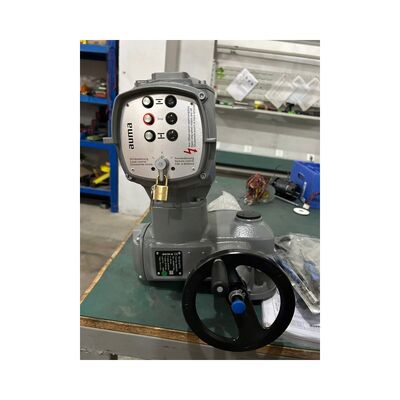

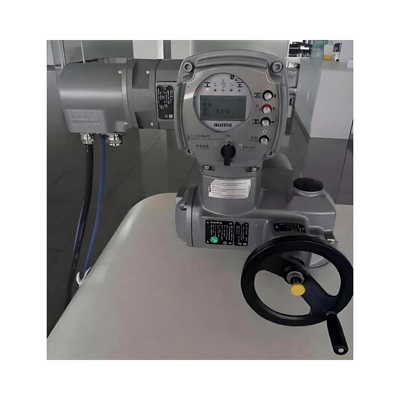

AUMA SA Series Multi-Turn Electric Actuator dengan Kontrol untuk Automasi Katup

Ringkasan Produk

The AUMA SA Series Multi-Turn Electric Actuator Package is a complete valve automation system that combines the SA multi-turn actuator with integral actuator controls (AM or AC series) in a single pre-assembled, unit yang diuji di pabrik. Ini disediakan sebagai paket terkoordinasi untuk memperpendek waktu pengoperasian dan menghilangkan kebutuhan untuk secara terpisah mencocokkan aktuator, unit kontrol, komponen umpan balik,dan antarmuka listrik. Paket ini berpusat pada drive gear cacing yang kokoh dengan output torsi dari 10 Nm hingga 32.000 Nm dan kecepatan output dari 4 rpm hingga 180 rpm, didorong oleh 3-fase AC, 1-fase AC,atau motor DC tergantung pada konfigurasi.Sensor batas dan torsi terintegrasi, dan pengoperasian lokal dimungkinkan melalui roda tangan untuk pengalihan manual.Aktuator dapat dikombinasikan dengan kontrol mulai dari unit OPEN-CLOSE sederhana untuk versi mikrokontrol dengan antarmuka fieldbus dan operasi data logging.

Rumah ini diberi rating IP67 sebagai standar dengan IP68 tersedia sebagai pilihan, memberikan perlindungan terhadap debu, masuknya air, dan perendaman sementara.Kisaran suhu lingkungan kerja adalah -30 °C sampai +70 °C, membuat paket ini cocok untuk ruangan, cuci, dan lingkungan industri yang menuntut.Perlindungan korosi memenuhi persyaratan kelas KS untuk aplikasi ketahanan tinggi.Pilihan kontrol yang tersedia termasuk seri AM untuk aplikasi terbuka-tutup dasar dan seri AC untuk diagnostik lanjutan, komunikasi bus lapangan (Profibus, Modbus, Foundation Fieldbus),dan integrasi manajemen asetSertifikasi dapat mencakup ATEX, IECEx, FM, dan CSA untuk penggunaan area berbahaya, dengan kemampuan SIL 2 dan SIL 3 tersedia untuk konfigurasi yang dipilih.Seri SA banyak digunakan dalam pengolahan air, pembangkit listrik, minyak dan gas, pengolahan kimia, dan aplikasi laut di mana otomatisasi katup yang andal dan umur panjang sangat penting.

Spesifikasi Teknis

Industri Aplikasi

1. Pengolahan air dan air limbah

2. Generasi listrik (thermal, hidro, nuklir)

3. Produksi dan transmisi minyak dan gas

4. Pengolahan kimia dan petrokimia

5. Pulp dan kertas

6. Pertambangan dan mineral

7. Marinir dan pembuatan kapal

8. Pengolahan makanan dan minuman

Industri ini membutuhkan otomatisasi katup yang dapat diandalkan untuk tugas terbuka-tutup dan posisi pada katup gerbang, katup bola, katup kupu-kupu, dan gerbang selokan.Instalasi jarak jauh, dan lingkungan area berbahaya bila dikonfigurasi dengan benar dengan kontrol dan sertifikasi yang tepat. pemasangan yang tepat, kualitas udara (untuk aksesori pneumatik jika digunakan),dan perlindungan listrik penting untuk keandalan jangka panjang.

Masalah Umum

1. Aktuator tidak merespons perintah check power control unit, posisi switch selector (LOCAL/REMOTE), dan status komunikasi bus lapangan.

2. Indikasi kesalahan torsi selama operasi ️ memverifikasi tempat duduk katup, keselarasan batang, dan pengaturan batas torsi; reset melalui tombol RESET atau perintah fieldbus.

3. Termal kesalahan trip motor perlindungan telah diaktifkan; memungkinkan periode pendinginan, memeriksa siklus kerja dan suhu lingkungan, memverifikasi ukuran motor.

4. Switch batas tidak berputar memeriksa mekanisme sensing batas, memverifikasi pengaturan perjalanan, dan memeriksa obstruksi mekanis.

5. Handwheel tidak mengaktifkan ️ memverifikasi mekanisme override manual, memeriksa posisi tuas declutch, dan memeriksa gigi internal.

6. Posisi umpan balik salah ️ mengkalibrasi kembali pemancar posisi, periksa kabel loop 4?? 20 mA, dan verifikasi fungsi encoder.

7. Tampilan menunjukkan kesalahan konfigurasi review pengaturan parameter, periksa konfigurasi unit kontrol terhadap data katup, dan reset.

8. Kegagalan komunikasi bus lapangan

9. Penetrasi atau kelembaban kandang

10. Ventil drift atau berburu selama tugas modulasi ️ memeriksa pengaturan kontrol, memverifikasi aktuator adalah seri SAR untuk tugas modulasi, dan memeriksa persyaratan torsi katup.

Model Pengganti

Seri AUMA SAR (tugas modulasi), Seri AUMA SQ (beberapa putaran), Seri AUMA SAEx (tahan ledakan), Seri AUMA SA-UW (di bawah air), Seri Rotork IQ3, Seri Rotork IQT, Seri SIPOS 7,Limitorque Seri MX, Seri EIM TEC, seri Bernard S, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Catatan pemilihan: konfirmasi persyaratan torsi, kecepatan keluaran, standar pemasangan katup (ISO 5210/DIN 3210), jenis unit kontrol, protokol komunikasi dan sertifikasi area berbahaya sebelum penggantian.
