Diameter Nominal di Inlet: | <i>DN 25 - DN 200 |</i> <b>DN 25 - DN 200 |</b> <i>1" - 8"</i> <b>1 "- 8"</b> | Lubang: | Standar API serta Lubang Ekstra: 1 D 2-8 T 10/1 G 2-8 T + 10 |
---|---|---|---|
Diameter Lubang Aktual d₀: | <i>11 - 180 mm |</i> <b>11 - 180 mm |</b> <i>0.433 - 7.087 in</i> <b>0,433 - 7,087 inci</b> | Area Lubang Aktual A₀: | <i>95 - 25446.9 mm² |</i> <b>95 - 25446,9 mm² |</b> <i>0.147 - 39.443 in²</i> <b>0,147 - 39,443 in²< |
Tekanan: | <i>2.5 - 426 bar |</i> <b>2,5 - 426 bar |</b> <i>36 - 6170 psig</i> <b>36 - 6170 psig</b> | Flange Rating Inlet: | <i>PN 10 - PN 400 |</i> <b>PN 10 - PN 400 |</b> <i>CL150 - CL2500</i> <b>CL150 - CL2500</b> |
Suhu (sesuai dengan DIN EN): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 hingga 200 ° C (Spesial: -162 hingga 300 ° C | Temperatur (nach ASME): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 hingga 200 ° C (Spesial: -162 hingga 300 ° C |
Bahan tubuh: | <i>1.0619, 1.4408 (Special: Hi Alloy) |</i> <b>1.0619, 1.4408 (Spesial: Hi Alloy) |</b> <i>SA 216 WC | Koneksi Katup: | <i>Flange acc.</i> <b>Flange acc.</b> <i>to DIN EN 1092 or acc.</i> <b>ke DIN EN 1092 atau acc.</b> |
Jenis beban: | Dikendalikan oleh media proses | Spesial: | <i>Pilot action type: Modulate Action |</i> <b>Jenis aksi percontohan: Modulasi Aksi |</b> <i>Open: |
Persetujuan: | <i>ASME Sec.</i> <b>ASME Sec.</b> <i>VIII Div.</i> <b>VIII Div.</b> <i>1, PED/ DIN EN ISO 4126-4, PE | Masyarakat klasifikasi: | LR, RINA, DNV GL, BV |
Cahaya Tinggi: | Memodulasi Katup Pengaman yang Dioperasikan Pilot,Katup Pengaman Dioperasikan Pilot Tipe 821,1.4408 Katup Pengaman Yang Dioperasikan Pilot |

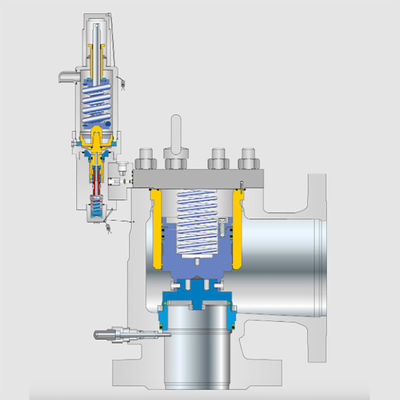

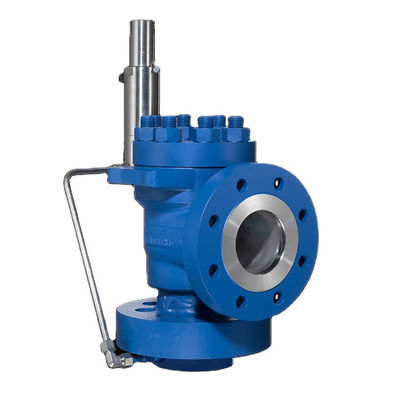

Type 821 High Efficiency Modulate Action Pilot Operated Safety Valve
Solusi untuk efisiensi pabrik yang tinggi
Katup pengaman yang dioperasikan pilot
Kapasitas blow-off tertinggi dari semua seri
Ketat untuk mengatur tekanan
Tekanan operasi hingga 96% dari tekanan yang disetel
Tekanan balik hingga 70% dari tekanan yang disetel
Pencegah arus balik terintegrasi sebagai komponen standar
Perpipaan Terintegrasi mencegah kerusakan dan pembekuan
Sistem Pemuatan Tambahan
Peralatan yang memungkinkan karakteristik katup pengaman berikut:
Ketat untuk mengatur tekanan
Tekanan pengoperasian hingga 97% dari tekanan yang disetel
Kehilangan medium yang rendah karena waktu buka yang singkat
Uji fungsi dan penyesuaian katup dimungkinkan selama operasi
Cocok untuk semua suhu media
